Vektorové síťové analyzátory

Vektorové síťové analyzátory (VNA) jsou přesné RF a mikrovlnné přístroje, které měří rozptylové parametry (S-parametry) elektrických sítí — zachycují velikost a fázi vysílaných a odražených signálů jako funkci frekvence. Tato schopnost umožňuje inženýrům plně charakterizovat pasivní a aktivní RF komponenty včetně filtrů, zesilovačů, kabelů, konektorů, antén a impedančních přizpůsobovacích sítí. Na rozdíl od skalárních síťových analyzátorů, které měří pouze amplitudu, VNA umožňují vektorovou korekci chyb, analýzu v časové doméně prostřednictvím inverzní Fourierovy transformace a měření komplexní impedance, což je činí standardním přístrojem pro RF a mikrovlnné charakterizace v moderních testovacích laboratořích.

VNA pracují s frekvencemi od kHz až po GHz, přičemž high-endové přístroje dosahují milimetrovlnných frekvencí nad 100 GHz pro aplikace 5G, automobilového radaru a satelitů. Klíčové specifikace zahrnují frekvenční rozsah, dynamický rozsah, šum stopy a počet portů. Většina benchtopových VNA poskytuje dva testovací porty podporující čtyři S-parametry (S11, S21, S12, S22), zatímco multi-port VNA podporují komplexnější charakterizaci zařízení. Modulární a ruční VNA rozšiřují pokrytí na polní aplikace a automatizované testovací systémy.

Typické aplikace

Charakterizace S-parametrů RF filtrů, vazebníků, zesilovačů a pasivních komponent
Impedanční přizpůsobení antény a měření ztráty odrazu (VSWR)
Charakterizace kabelů a konektorů včetně TDR a transmise v časové doméně (TDT)
Měření diferenciálních a vyvážených zařízení s použitím S-parametrů ve smíšeném režimu
Sondování na podložce pro charakterizaci polovodičů a MMIC zařízení
Testování 5G mmWave komponent a charakterizace automobilového radarového modulu nad 77 GHz

Oblíbené značky

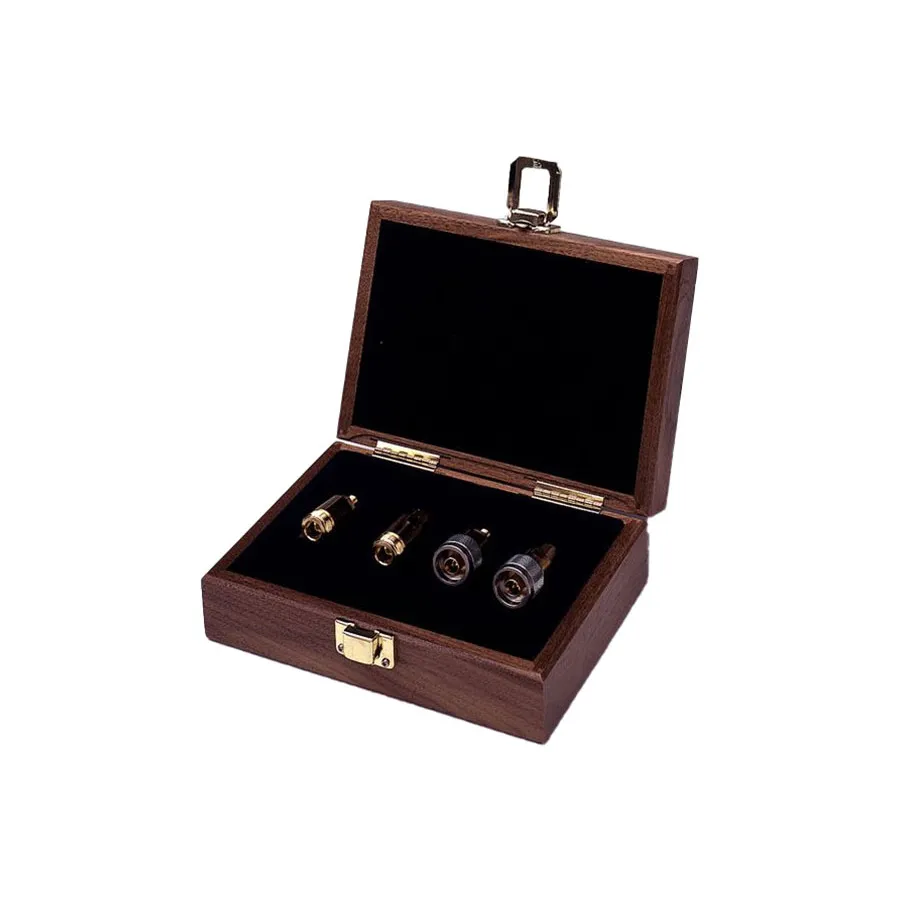

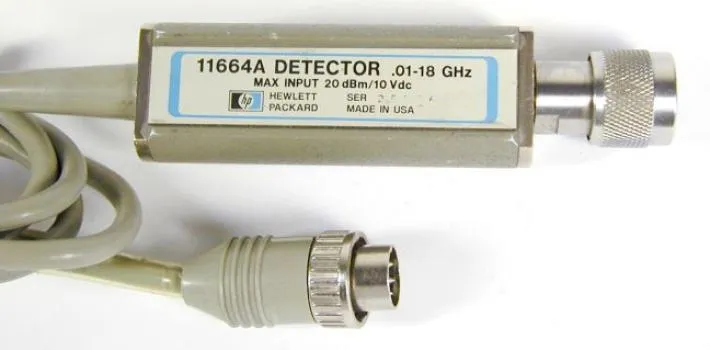

Keysight Technologies (dříve Agilent/HP) a Rohde & Schwarz jsou lídry trhu v области VNA, nabízející rozsáhlá portfolia od vstupních dvou-portových přístrojů až po systémy s více porty přesahující 110 GHz. Anritsu poskytuje konkurenceschopná řešení včetně широко používaných řad ShockLine a VectorStar. Pico Technology nabízí přístupné USB-based VNA pro laboratorní a vzdělávací použití. Copper Mountain Technologies se specializuje na kompaktní, PC-řízené VNA platformy vhodné pro automatizované testovací prostředí.
