RF senzory výkonu

RF senzory výkonu jsou přenosová zařízení, která převádějí výkon RF a mikrovlnného signálu na měřitelné napětí DC nebo nízké frekvence, které je následně zpracováno měřičem výkonu nebo analyzátorem. Jsou dostupné v několika technologiích — termočlánku, diodě a kalorimetrické — každá vhodná pro různé rozsahy výkonu, frekvenční pásma a požadavky na přesnost. Moderní USB senzory výkonu mohou fungovat jako samostatné přístroje bez samostatné skříňky měřiče, což výrazně zjednodušuje laboratorní a terénní nastavení.

Senzory výkonu jsou nezbytné v bezdrátové komunikaci, satelitních systémech, radaru a elektronické výrobě, kde je přesná znalost výkonu signálu nezbytná pro funkčnost a soulad s regulačními předpisy. Směrové senzory navíc měří odražený výkon a zpětnou ztrátu, což je cenné pro charakterizaci antenních systémů a RF transmisních vedení v rozhlasovém vysílání, mobilních sítích a obranných aplikacích.

Typické aplikace

Měření výkonu v trati v RF transmisních vedení a antenních napájecích systémech
Charakterizace výstupu vysílače a zesilovače během testování výroby
Měření šumového čísla jako součást testovacích sad metody Y-faktor
Monitorování odraženého výkonu a VSWR v rozhlasových vysílačích
Korekce výkonu specifická pro typ vlny pro OFDM, LTE a pulzní radarové signály

Populární značky

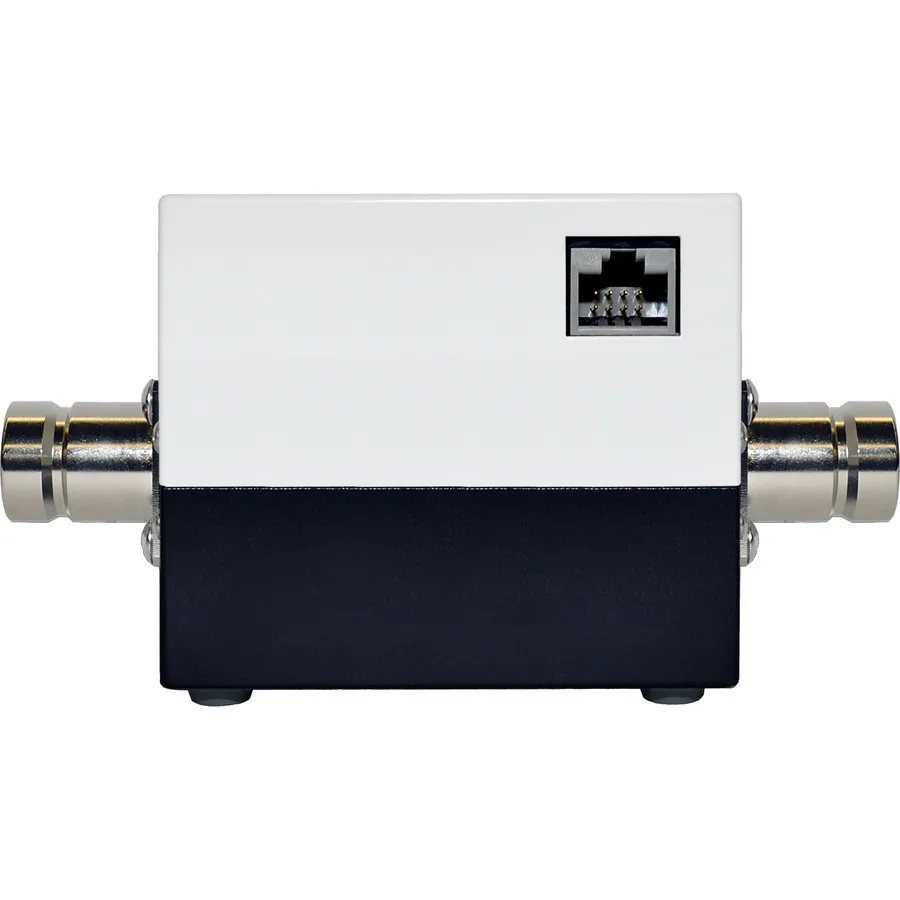

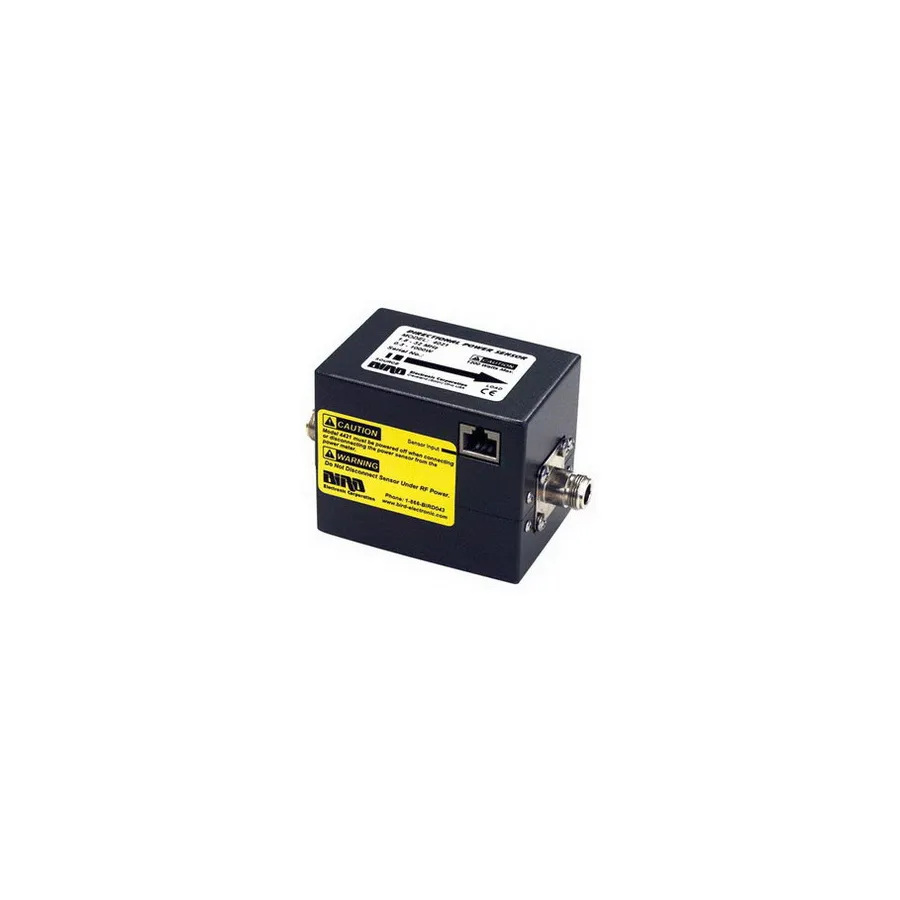

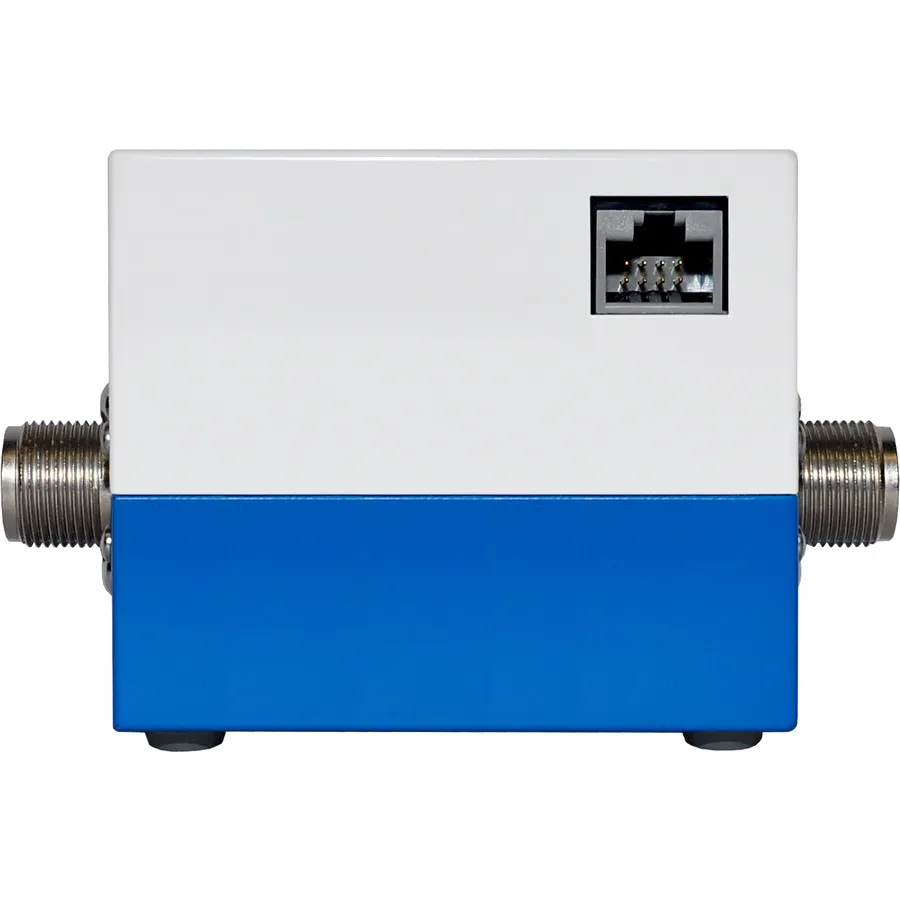

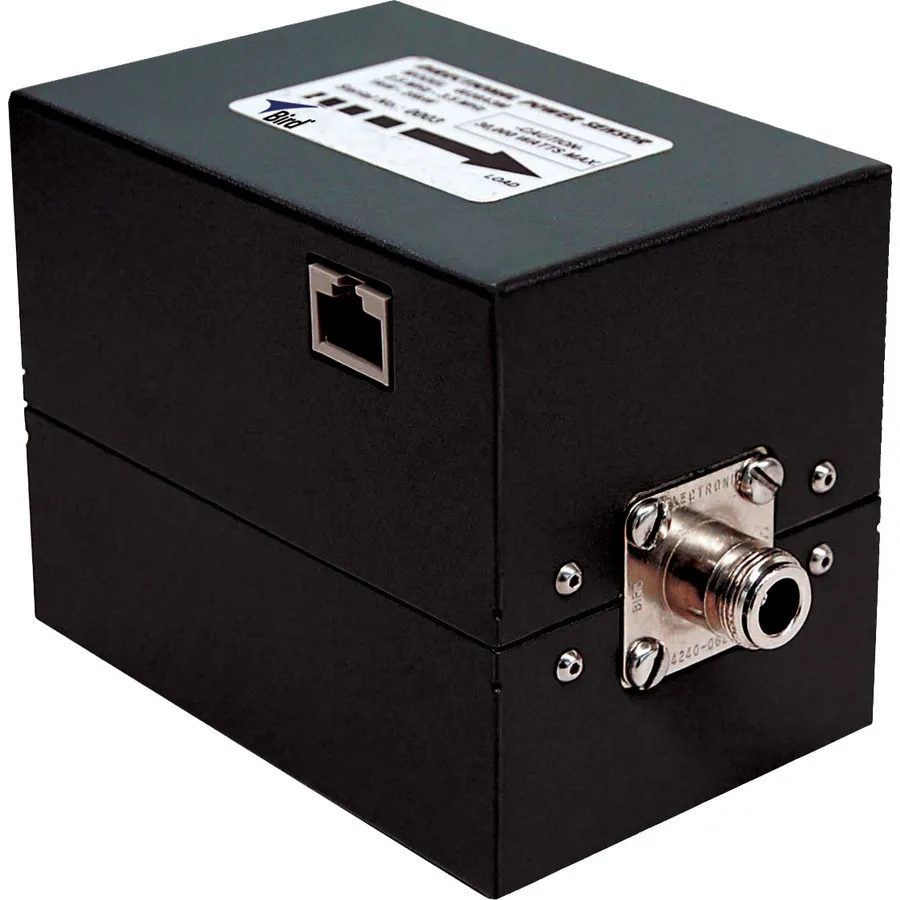

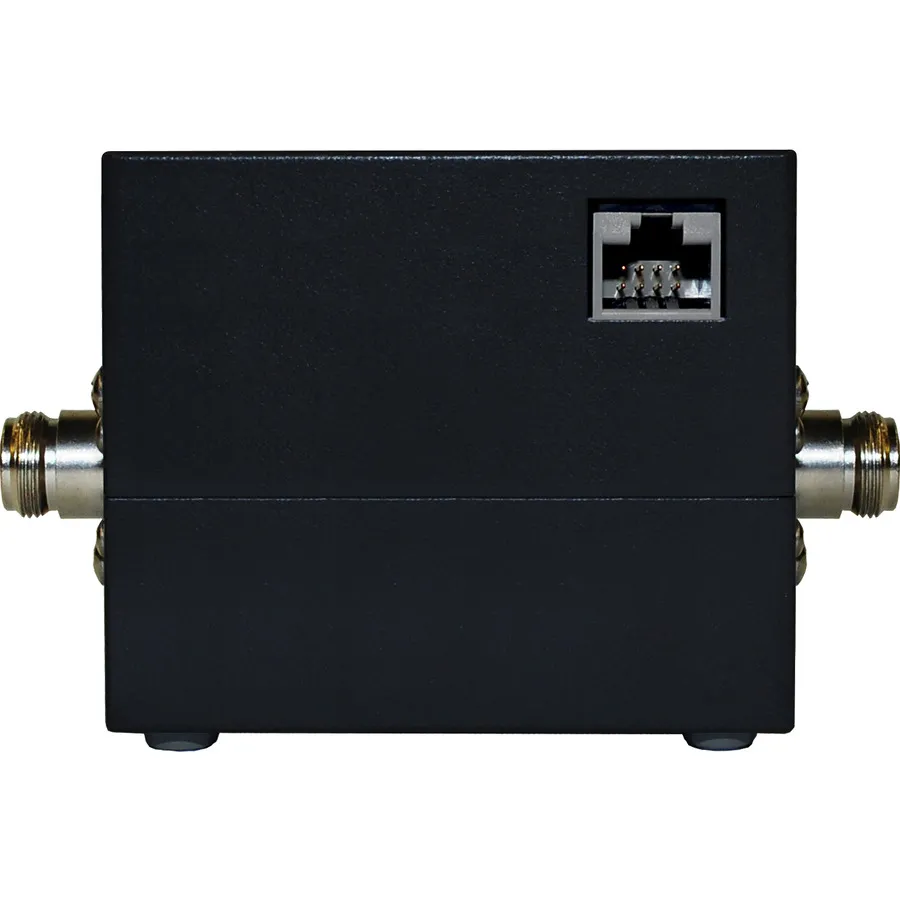

Bird Technologies je vedoucím výrobcem směrových senzorů výkonu hojně používaných v obousměrném rádiu, rozhlasovém vysílání a mobilní infrastruktuře. Keysight Technologies nabízí diodové a termoelektrické senzory pokrývající frekvence až do 110 GHz s vysokým dynamickým rozsahem. Rohde & Schwarz a Anritsu poskytují senzory uzpůsobené jejich příslušným platformám měřičů výkonu pro plně integrovaná měřící řešení.
