RF adaptéry

RF adaptéry jsou pasivní dvouportové komponenty používané k párování nekompatibilních typů RF konektorů v testovacích a měřicích systémech. Umožňují inženýrům připojit přístroje, kabely a zařízení pod testem, která používají různá rozhraní konektorů — například SMA na Type-N, APC-7 na SMA nebo BNC na SMA — bez snížení integrity signálu. Vysokojaký RF adaptér udržuje řízenou impedanci 50 Ω, nízký poměr stojatého napětí (VSWR) a minimální vkládací ztrátu v celém zamýšleném frekvenčním rozsahu, který se může rozšiřovat od DC do 18 GHz a dále pro komponenty přesnosti laboratorní třídy.

RF adaptéry jsou zásadní v kalibrační setupu VNA, kde rozšiřují měřicí referenční rovinu nebo přizpůsobují kalibrační normy různým konektorům portů. Při terénním testování umožňují kompaktní adaptéry technikům rychle překonfigurovat sestavy kabelů pro různé zařízení. Přesné adaptéry od Keysight a Anritsu jsou charakterizovány pro aplikace kalibrační třídy, kde musí být vkládací ztráta a fázová odezva přesně známy.

Typické aplikace

Párování standardů kalibrace APC-7 s porty přístroje Type-N nebo SMA v kalibraci VNA
Přizpůsobení výstupů generátoru signálu různým konfiguracím konektorů zařízení v provedeném testování
Převod mezi pohlavím konektoru (samec/samice) v sestaveních RF testovacích přípravků
Terénní přizpůsobení sestav kabelů anténním konektorům během testování sítě a komisování
Rozšíření použitelného rozsahu rozhraní konektoru spektrálních analyzátorů a analyzátorů signálů

Oblíbené značky

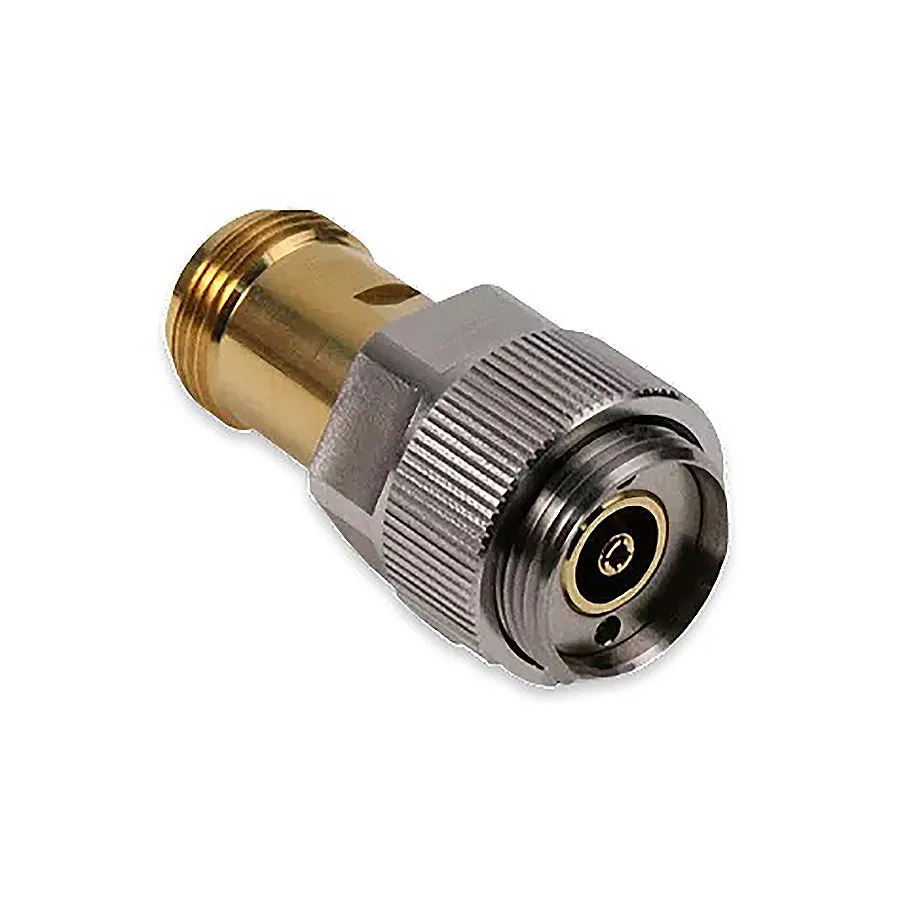

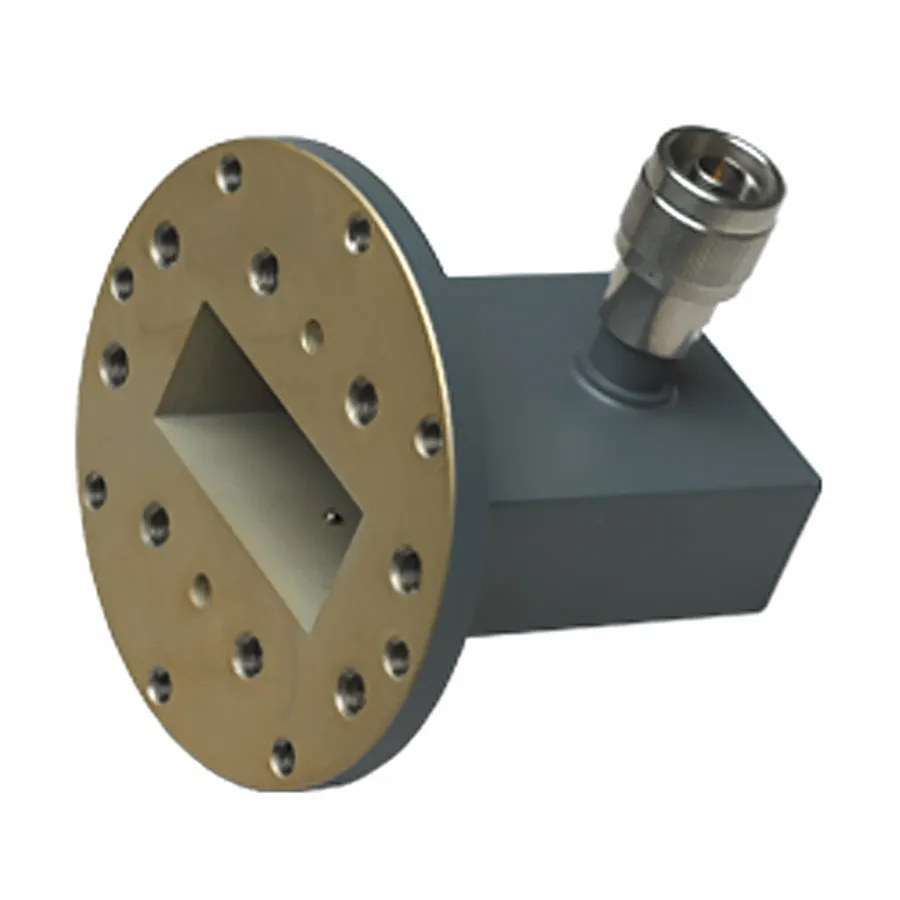

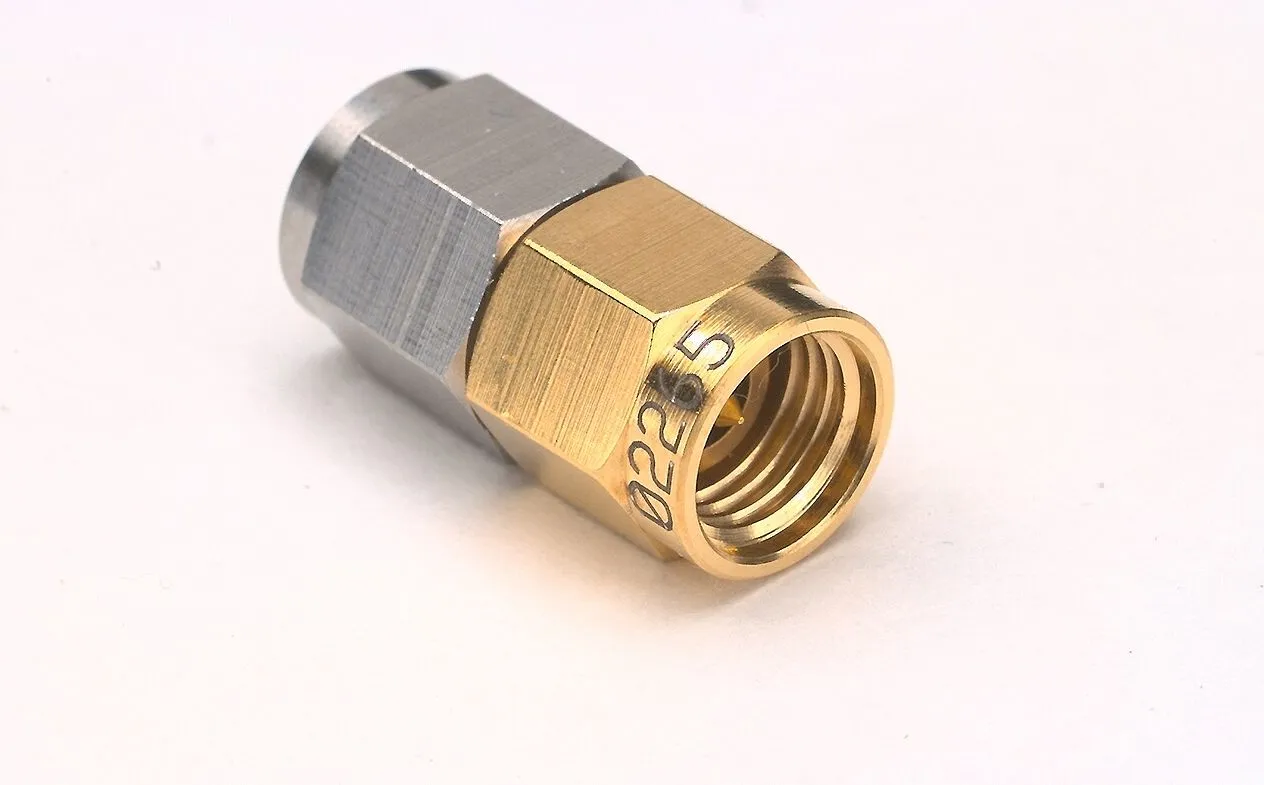

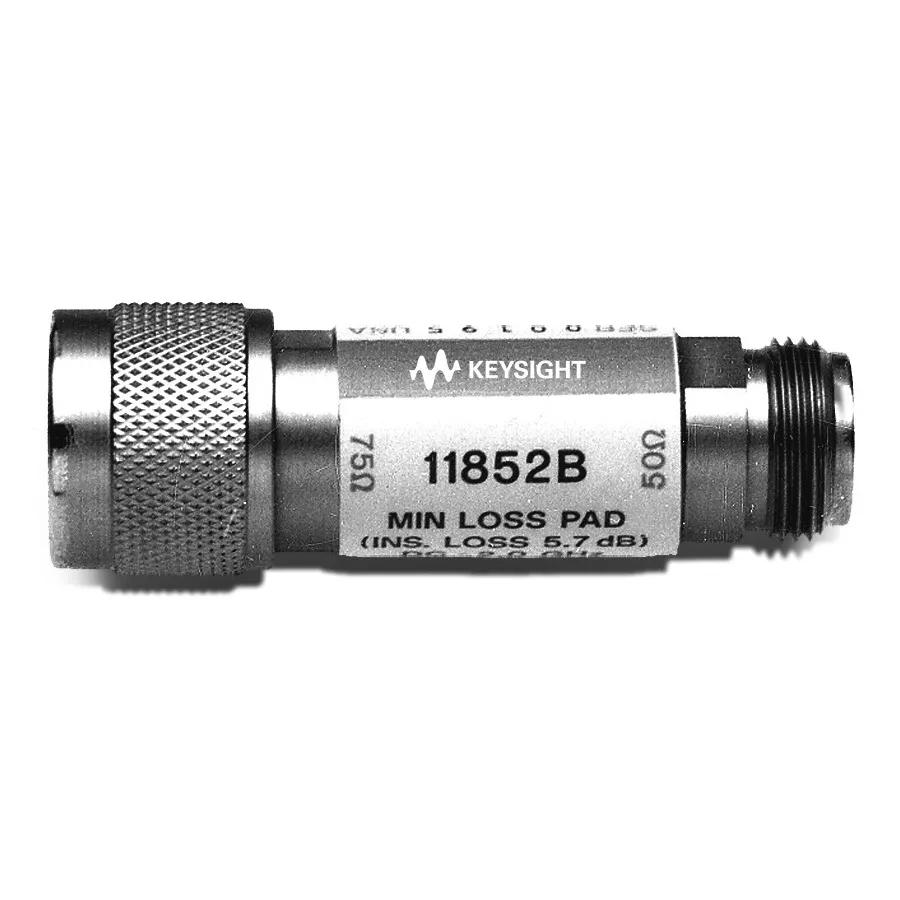

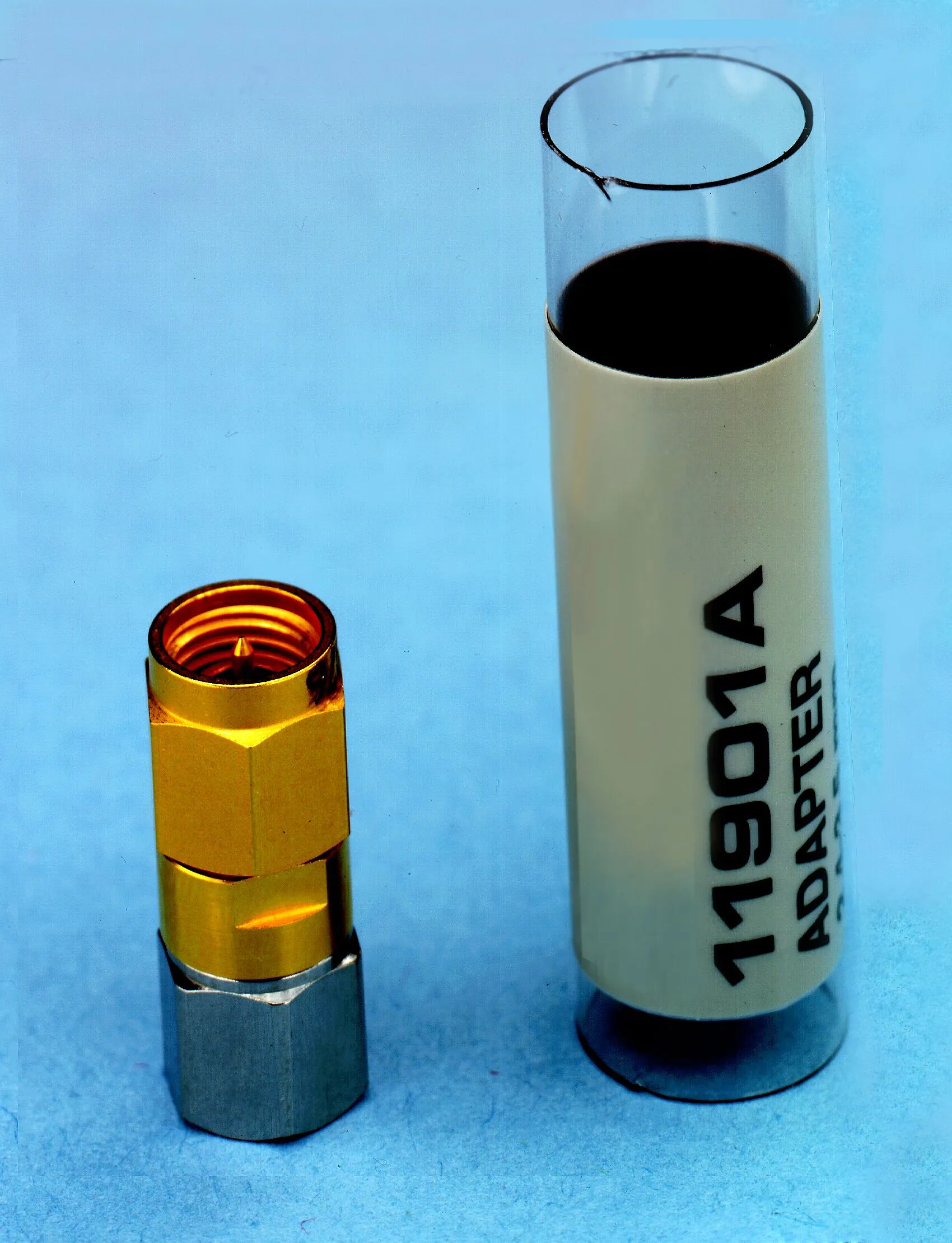

Keysight Technologies vyrábí komplexní řadu přesných RF adaptérů pokrývajících DC až 18 GHz a výše, včetně konfigurací APC-7 na Type-N a různých konfigurací SMA pro svůj ekosystém přístrojů. Anritsu dodává přesné adaptéry pro své produktové řady VNA a analyzátoru kabelů/antén. Huber+Suhner, Rosenberger a Pasternack také nabízejí rozsáhlé katalogy RF adaptérů pro laboratorní a terénní aplikace.
