Pasivní sondy

Pasivní osciloskopické sondy jsou nejčastěji používané sondy v elektronickém měření a testování. Skládají se z odporově-kapacitní sítě děliče napětí — obvykle s útlumem 10:1 nebo 100:1 — připojené ke koaxiálnímu kabelu, který vede do vstupu osciloskpu. Protože neobsahují aktivní prvky, jsou pasivní sondy robustní, ekonomicky efektivní a jednoduché na použití, což je činí standardním vybavením pro měření na pracovním stole a terénní servis.

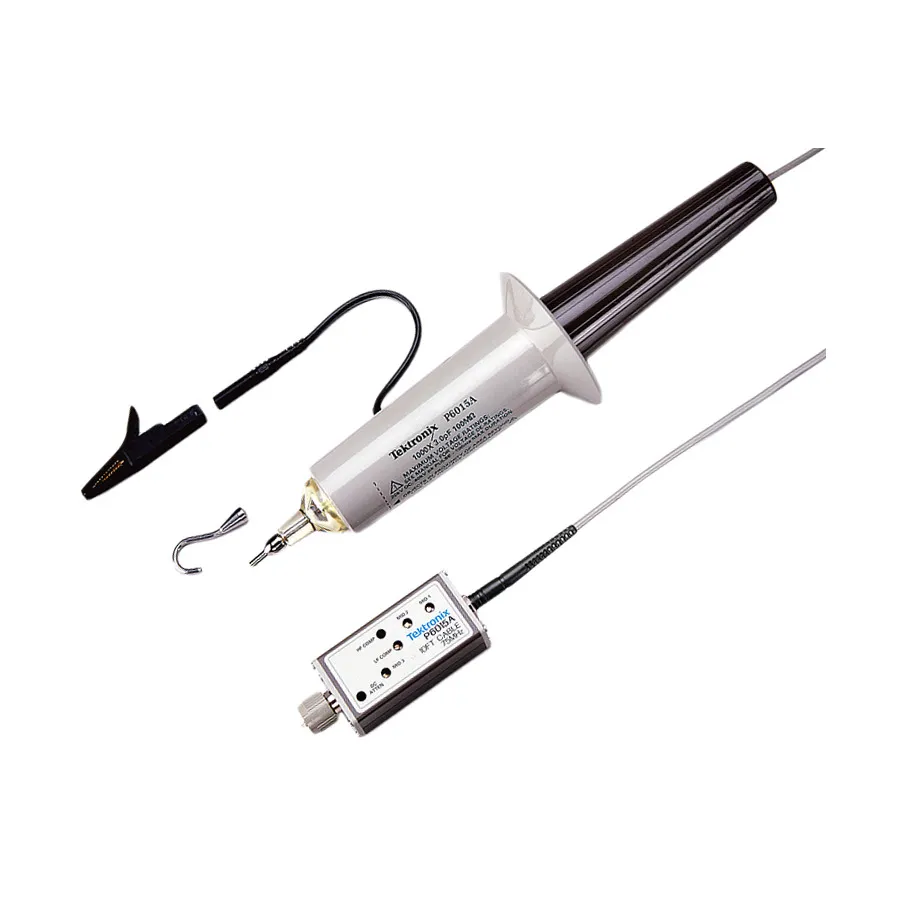

Standardní pasivní sondy jsou vhodné pro měření signálů až do několika set MHz a jsou dostupné v široké řadě konfigurací vstupní kapacity a hrotů. Vysokonapěťové pasivní sondy, jako je Tektronix P6015A, rozšiřují schopnost měření do rozsahu kilovoltů pro aplikace energetických systémů a vysokonapěťové elektroniky. Pasivní sondy od výrobců Keysight, Tektronix, Fluke a Pico Technology jsou dostupné v širokém rozsahu pásem pro přizpůsobení specifickým specifikacím vstupu osciloskpu a požadavkům na měření.

Typické aplikace

Elektronika na pracovním stole pro obecné účely — měření úrovní signálu, časových vztahů a tvarů průběhů během ověřování návrhu DPS, ověřování a opravy
Systémy výkonové elektroniky a vysokého napětí — vysokonapěťové pasivní sondy pro bezpečné měření výstupů usměrňovačů, sekundárů transformátorů a sběrnic střídačů
Terénní servis a údržba — přenosné pasivní sondy pro řešení potíží s průmyslovými řídicími panely, řídícími jednotkami motorů a systémy automatizace budov
Vzdělávací laboratoře — standardní pasivní sondy pro výuku základů osciloskpu na univerzitách a technických kurzech
Opravy elektroniky spotřebičů a průmyslu — diagnóza obvodů zvuku, videa, napájení a komunikace na typických úrovních signálu

Populární značky

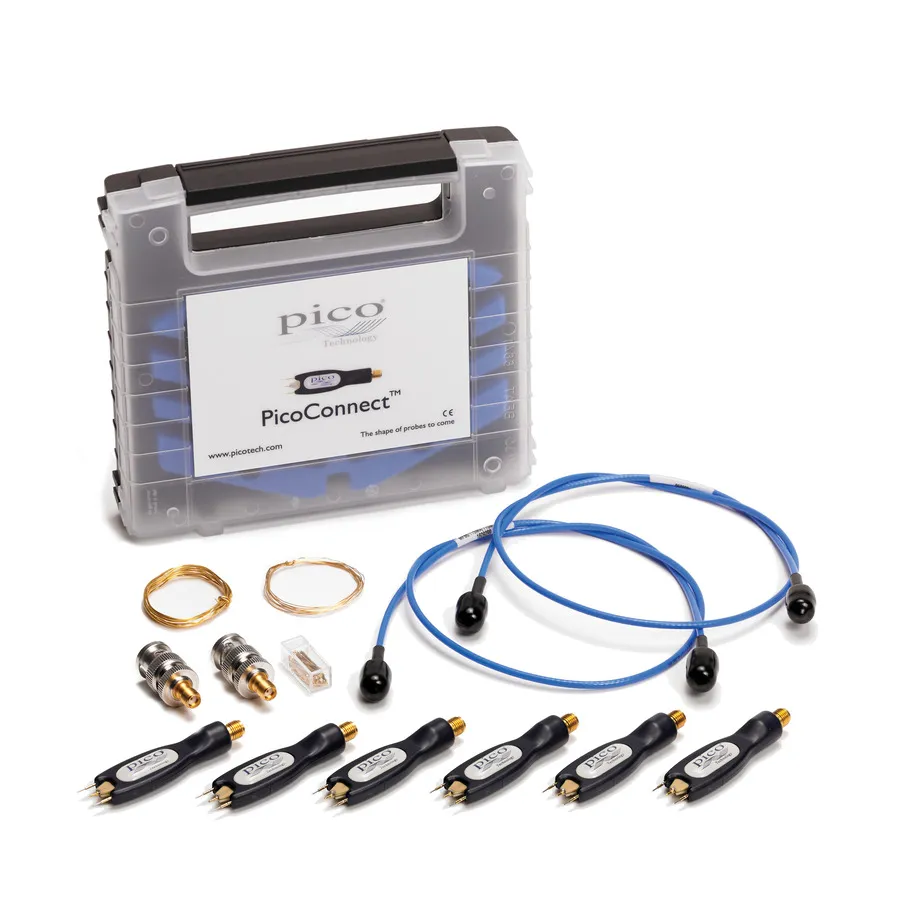

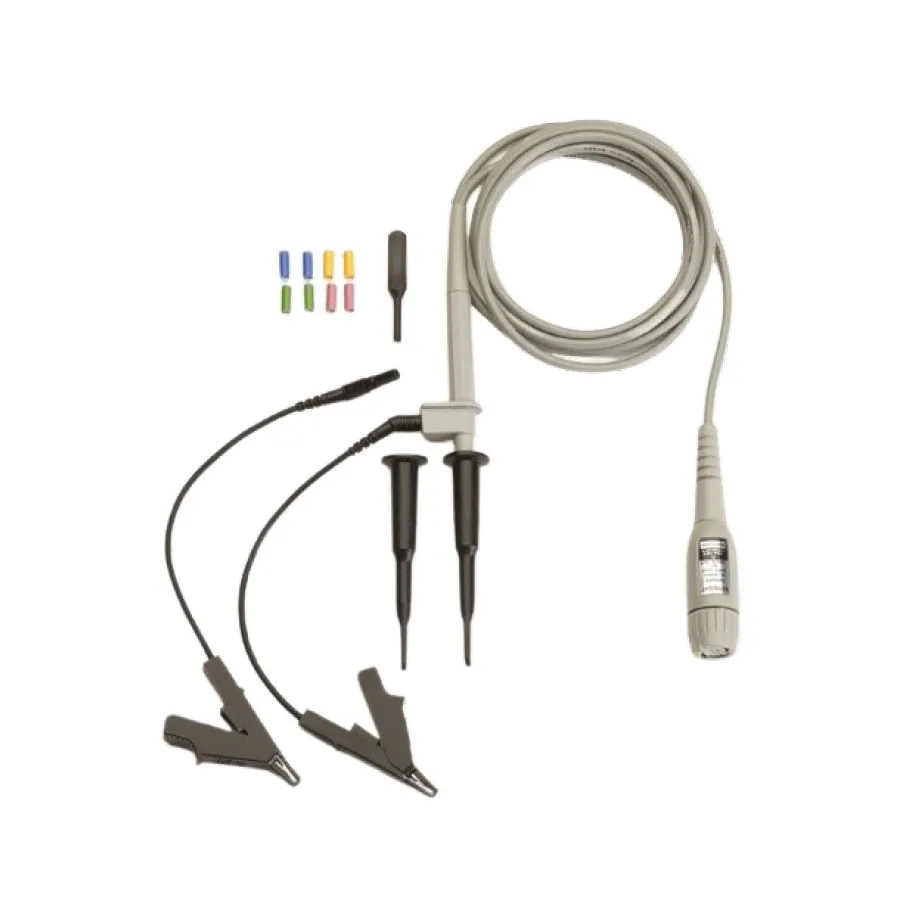

Tektronix P6015A je široko používaná vysokonapěťová pasivní sonda s jmenovitou hodnotou měření až 20 kV peak. Keysight N7007A poskytuje pásmo 400 MHz pro aplikace pro obecné účely. Řada Pico Connect od společnosti Pico Technology pokrývá potřeby pasivních sond pro přístroje PicoScope v rámci standardních a vyšších požadavků na pásmo. Fluke nabízí pasivní proudové sondovací spoje vhodné pro terénní měření.
