Optické reflektometry v časové doméně

Optické reflektometry v časové doméně (OTDR) jsou přístroje, které charakterizují celou délku optického vláknitého spoje z jednoho konce bez nutnosti přístupu na druhém konci. OTDR injektuje sérii krátkých světelných pulsů do vlákna a analyzuje rozptýlené a odražené světlo vracející se v čase. Výsledná křivka — graf optického výkonu v závislosti na vzdálenosti — odhaluje umístění a velikost událostí podél vlákna, včetně spojů, konektorů, ohybů a přerušení. OTDR jsou nezbytné nástroje jak pro ověření instalace, tak pro diagnostiku poruch v optických vláknitých sítích všech typů.

Moderní OTDR kombinují tradiční reflektometrii s integrovanými měřiči optického výkonu, viditelnými lokalizátory poruch a kamerami pro kontrolu vlákna v jedné terénní přenosné platformě. Pokročilé modely podporují jak vícemódová tak jednomódová vlákna a cloudově připojené platformy umožňují automatické generování zpráv a vzdálenou diagnostiku — zjednodušují pracovní postupy uvedení do provozu pro rozsáhlá nasazení optických vláken.

Typické aplikace

Certifikace a dokumentace instalovaných optických kabelů v projektech strukturovaného vedení a mimo areál
Lokalizace přerušení, ohybů a vysokoztrátových spojů v telekomunikačních sítích přístupu a páteřní sítě
Charakterizace optických rozpětí pro nasazení sítě DWDM a dlouhé vzdálenosti
Ověření kvality spoje během práce na spojování optických kabelů a obnovení
Uvedení do provozu a akceptační testování optických vláken v datových centrech a campusových sítích
Izolace poruch v užitné, ropné a průmyslové optické infrastruktuře

Populární značky

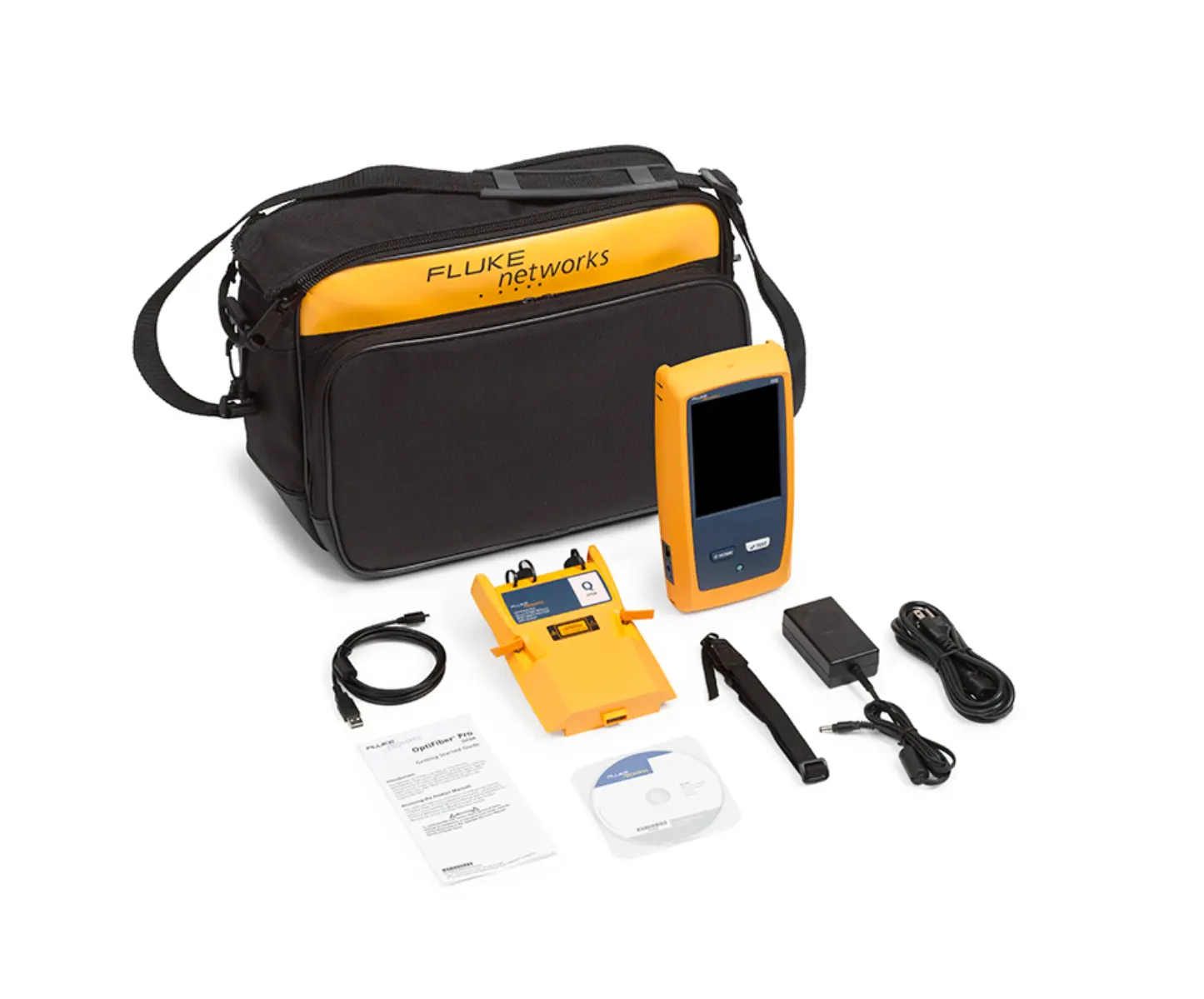

Fluke Networks nabízí platformu OptiFiber Pro OTDR, vedoucí terénní přístroj pro testování strukturovaného vedení a mimo areál. Řada OFP2 podporuje vícemódová a jednomódová vlákna s integrovanou schopností kontroly a bezproblémovou integrací do ekosystému certifikace Versiv pro kompletní dokumentaci a vytváření zpráv o optických vláknech.
