Logické sondy a kabely

Logické sondy & kabely

Logické sondy a kabely jsou příslušenství osciloskopů, která připojují digitální signály ke vstupům smíšeného osciloskpu (MSO), což umožňuje současné zjišťování analogových a digitálních kanálů na jedné časové ose. Na rozdíl od analogových sond zachycují logické sondy signály na definovaných logických prahech a vykreslují je jako časově korelované digitální průběhy zobrazované vedle analogových kanálů. To umožňuje inženýrům korelovat fyzické analogové chování — jako je šum napájecí sběrnice nebo chvění hodin — s aktivitou digitální sběrnice, což činí logické sondy nepostradatelnými pro vývoj vestavěných systémů a ladění digitálních obvodů.

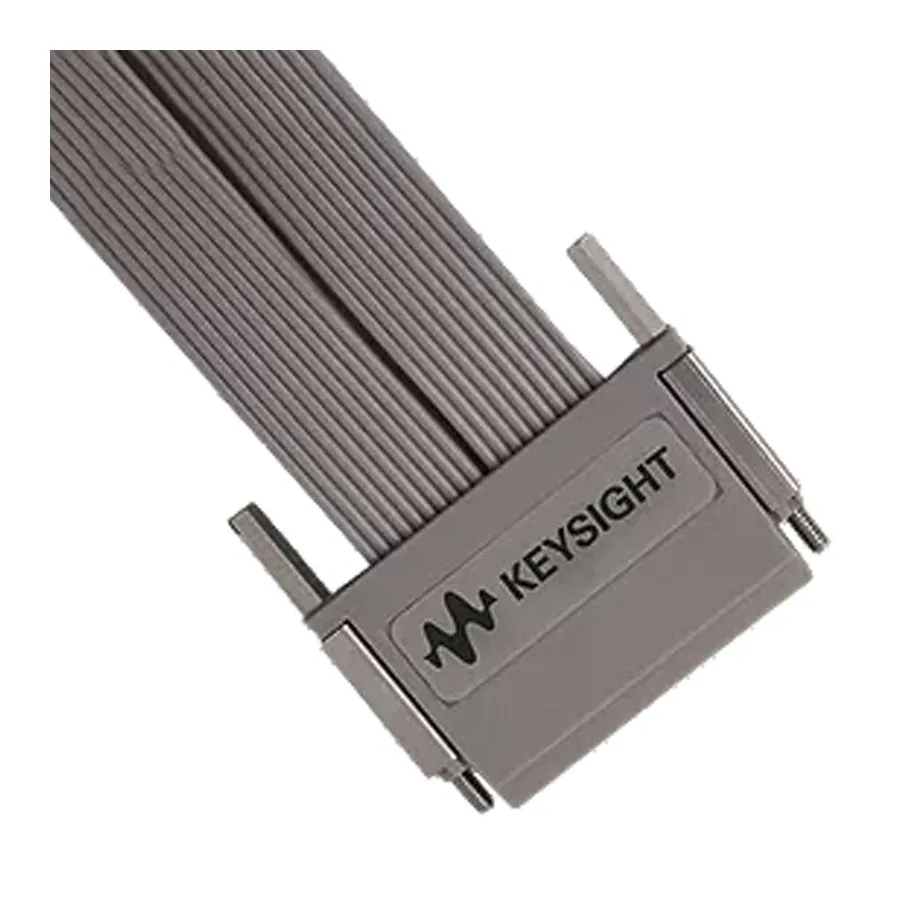

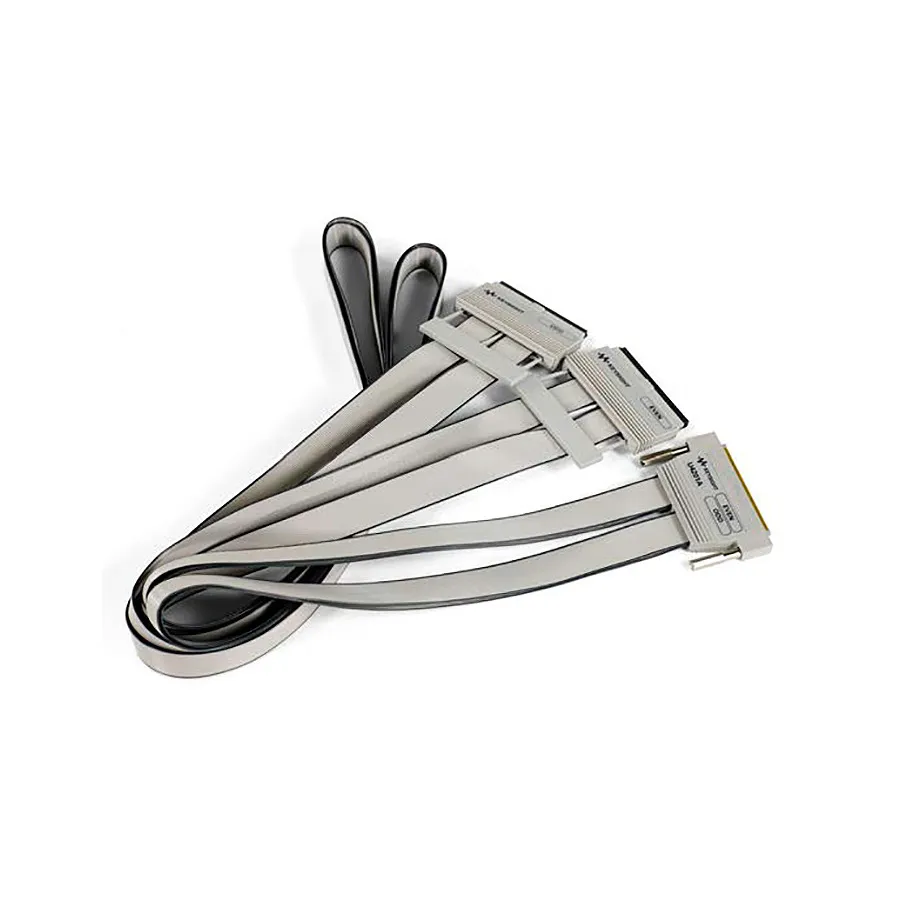

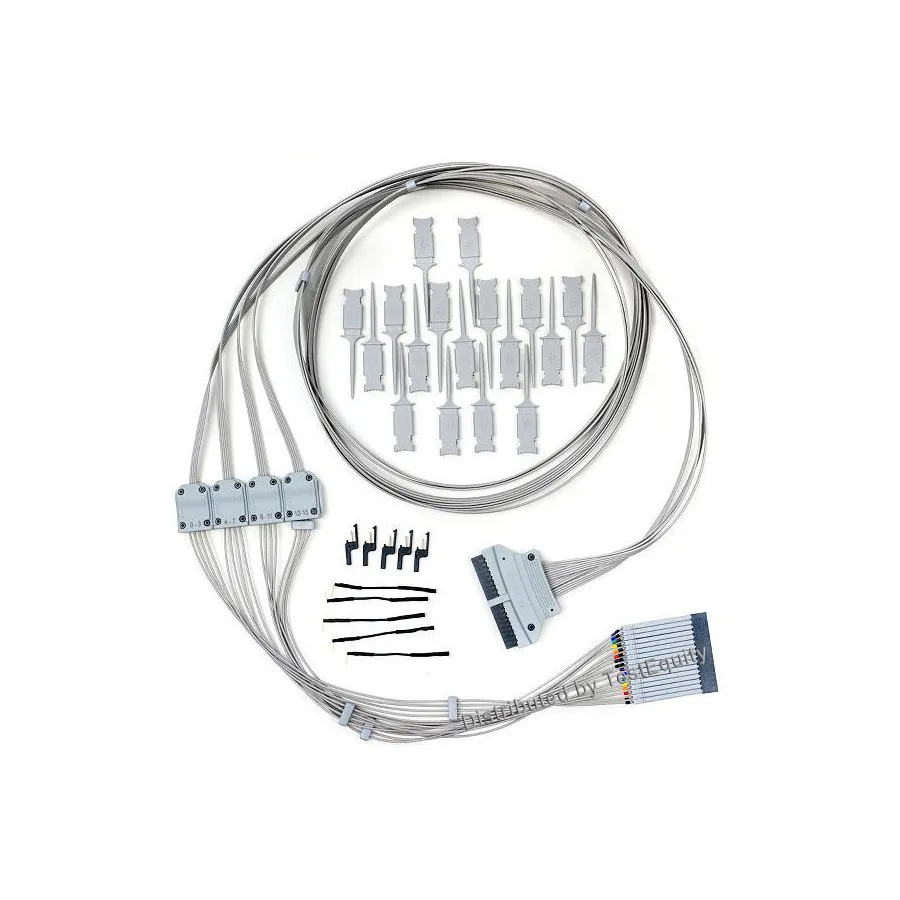

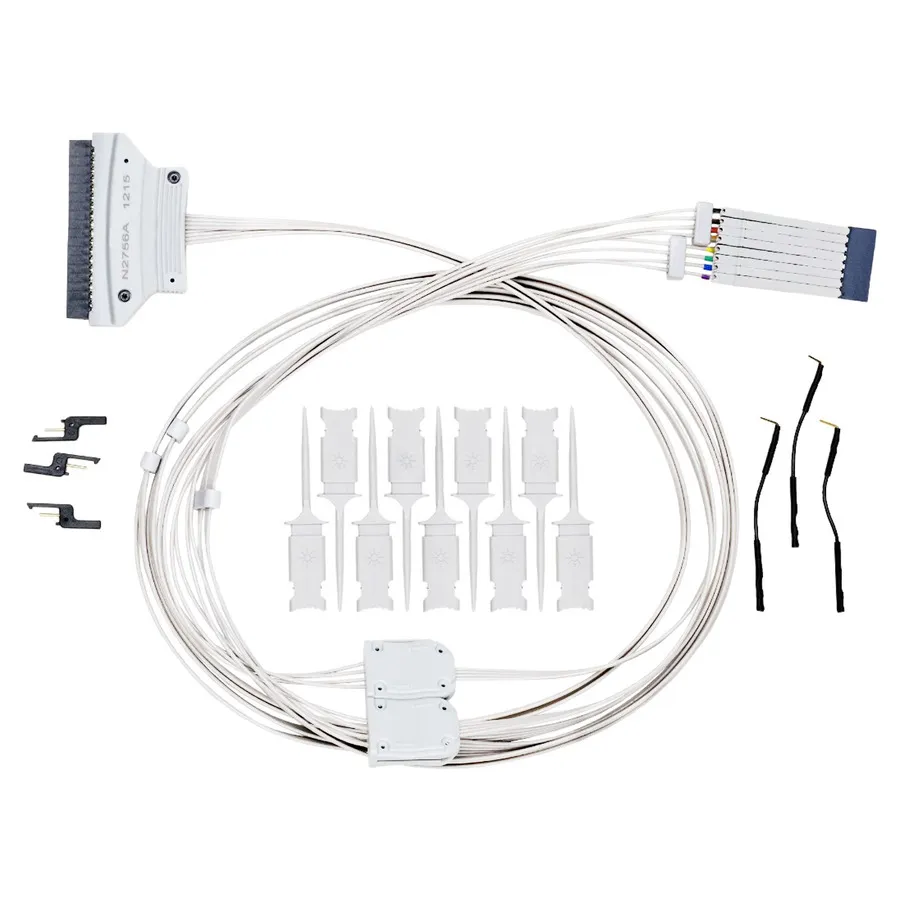

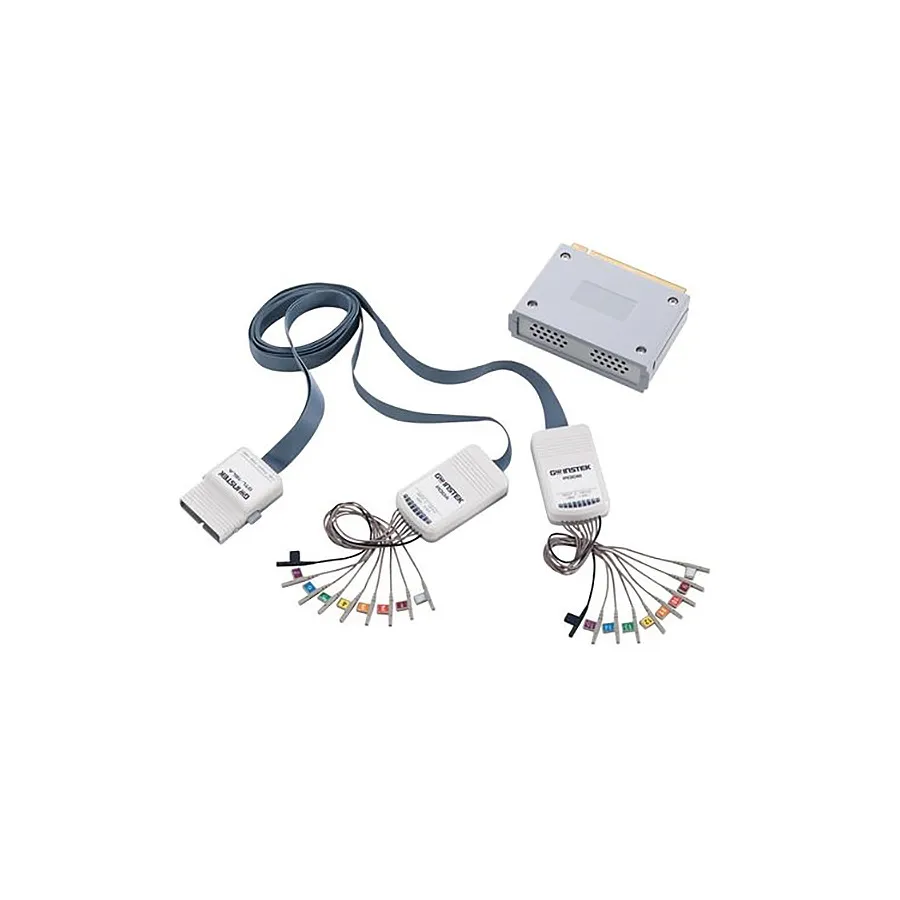

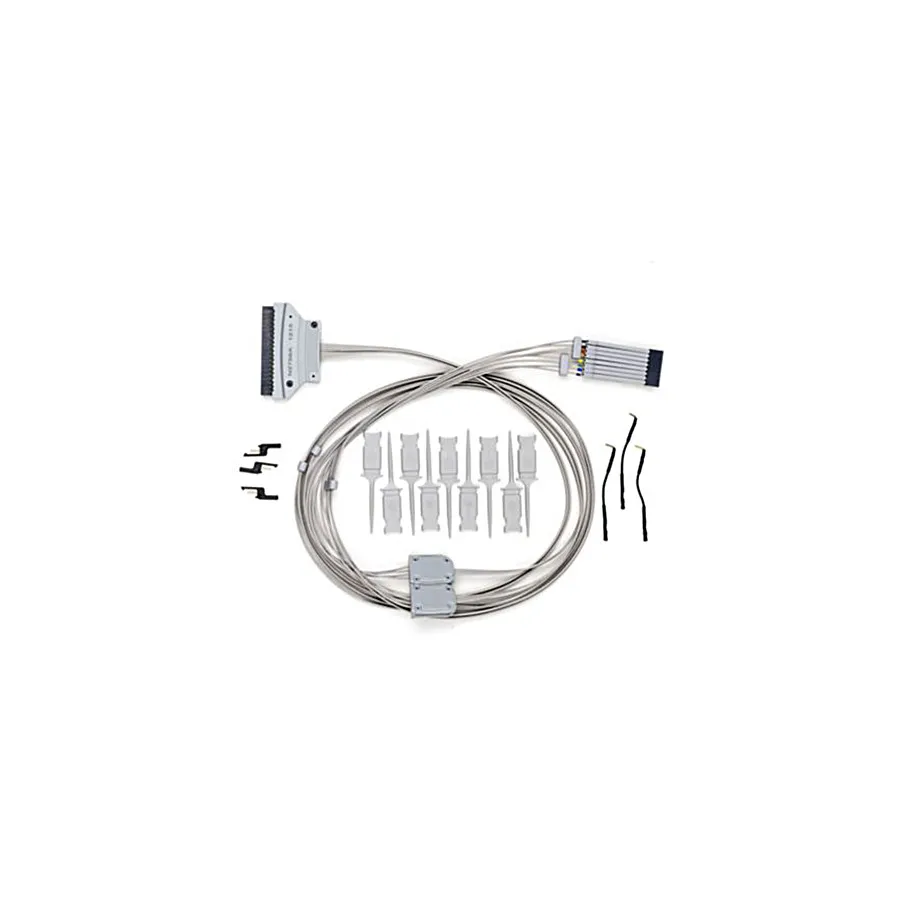

Příslušenství logické sondy obvykle zahrnuje vícekanalové летké kabely, konektory Mictor a hlavice logických analyzátorů, které se připojují k nožičkám IC, testovacím bodům nebo záhlavím desky. Sady modernizace MSO od společnosti Keysight, například DSOX2MSO a DSOXPERFMSO, změní kompatibilní osciloskopy InfiniiVision na úplné smíšené přístroje s až 16 digitálními kanály. Modul GW Instek DS2-16LA přidává ekvivalentní schopnost jejich osciloskpům DS2000 za přístupnou cenu.

Typické aplikace

Ladění vloženého firmware — korelace stavů digitální sběrnice s chováním napájecích sběrnic a signály hodin během provádění softwaru
Dekódování sériového protokolu — zachycení a dekódování transakcí SPI, I2C, UART, CAN, LIN a dalších digitálních sběrnic pro analýzu protokolů
Vývoj FPGA a CPLD — sondování interních logických signálů a ověření přechodů stavových strojů v komplexních digitálních návrzích
Uvedení do provozu DPS a ověření hardwaru — simultánní monitorování více digitálních řídících a datových linek během nového uvedení hardwaru do provozu
Analýza načasování — měření dob nastavení a udržení, zpoždění šíření a detekce chyb na digitálních logických rozhraních

Populární značky

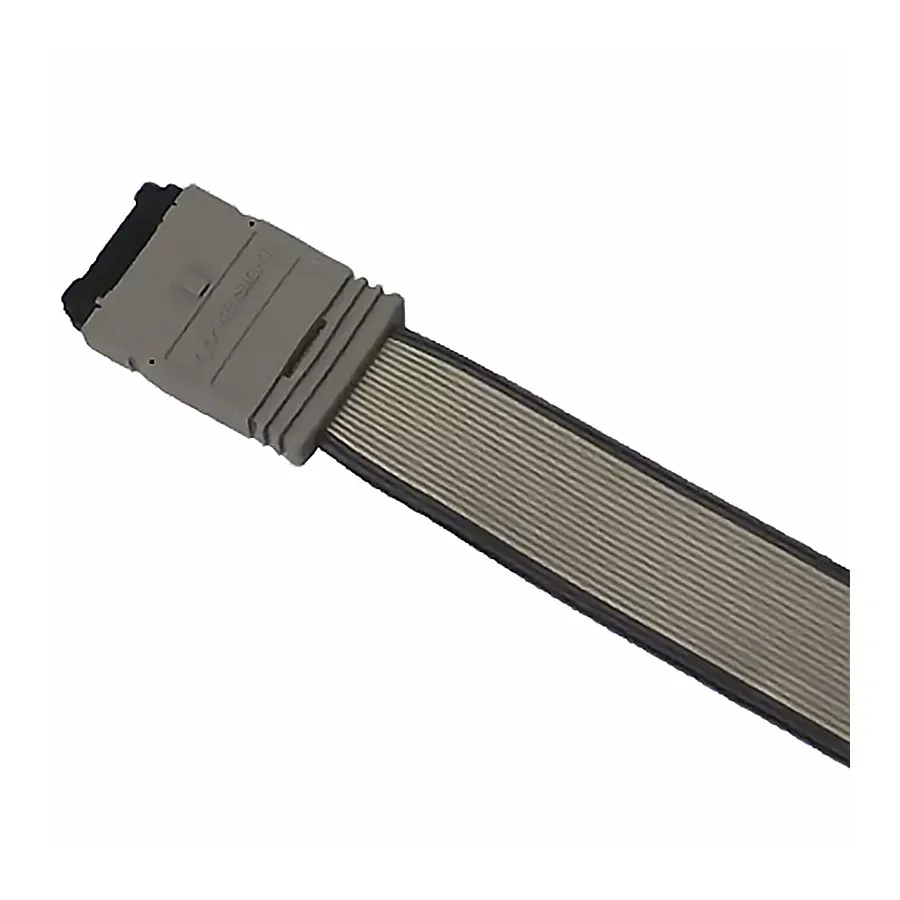

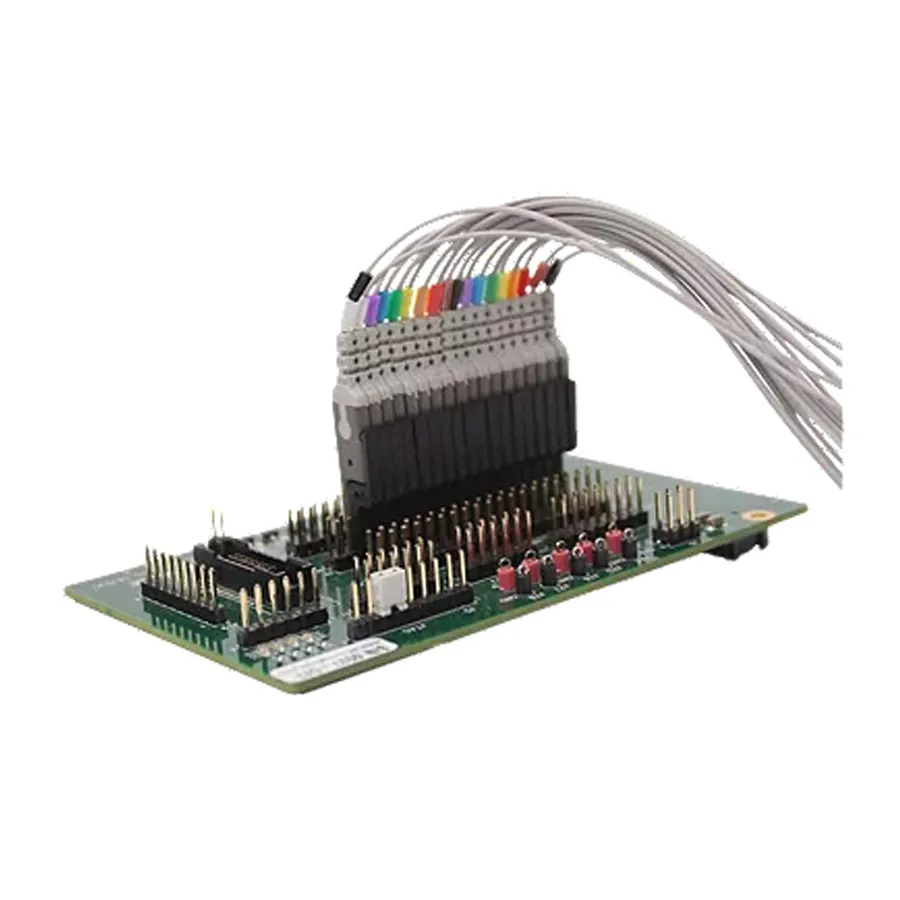

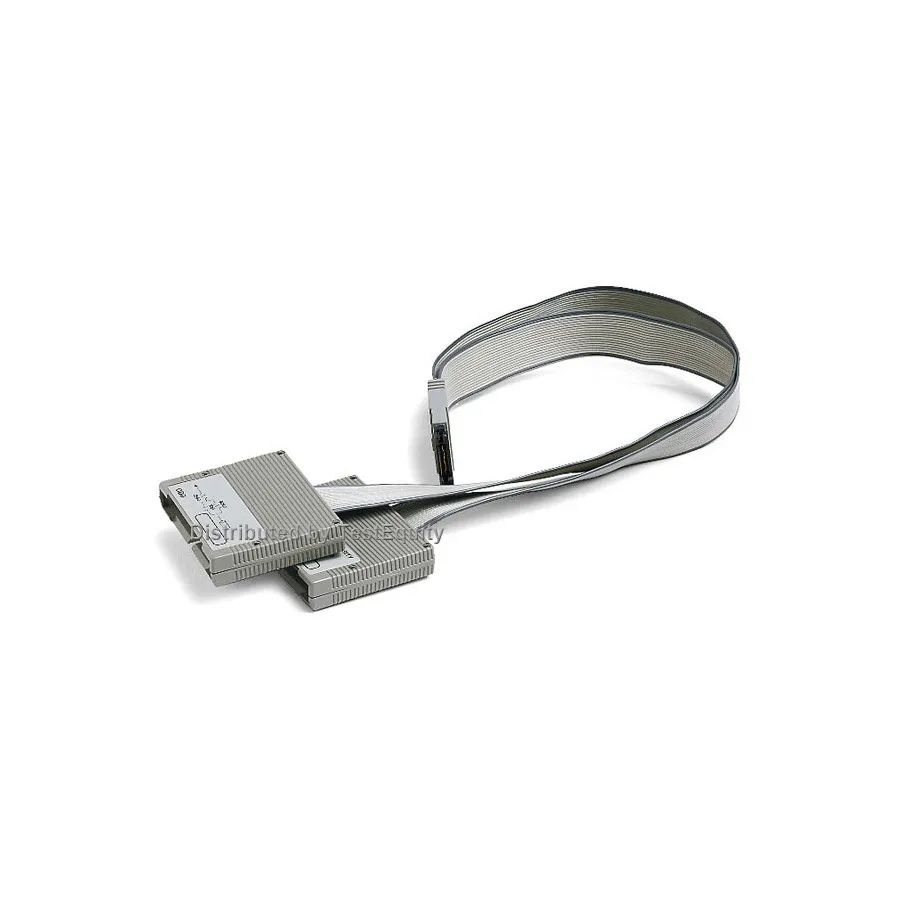

Keysight nabízí sady modernizace MSO a příslušenství logických sond pro jejich řadu InfiniiVision, včetně hlav sond Mictor pro konektory s vysokou hustotou a sad létajících kabelů pro obecné digitální sondování. GW Instek poskytuje modul 16-kanálového logického analyzátoru DS2-16LA pro jejich osciloskopy na pracovním stole, což umožňuje ekonomickou měření smíšených signálů bez samostatného přístroje logického analyzátoru.
