Měřiče únikového proudu

Měřiče únikového proudu měří nezamýšlený proud, který teče z elektrického zařízení skrz nezamýšlenou cestu - například skrz osobu dotýkající se krytu nebo skrz pacientský vod v zdravotnickém zařízení. Tyto přístroje simulují impedanční síť lidského těla nebo pacienta definovanou bezpečnostními standardy a měří výsledný proud za různých podmínek poruch, včetně scénářů otevřené nuly a otevřeného uzemnění. Testování únikového proudu vyžaduje IEC 60601-1, IEC 62368-1, IEC 60335 a UL 544, mimo jiné.

Typy měřeného únikového proudu zahrnují dotykový proud (dříve únikový proud do země), únikový proud podél zařízení, únikový proud pacienta a pomocný proud pacienta pro zdravotnická zařízení. Mnoho přístrojů obsahuje zabudovanou měřicí síť kompatibilní s IEC 60990, aby přesně simulovaly impedanční odezvu lidského těla v celém požadovaném kmitočtovém rozsahu.

Typické aplikace

Zkoušky bezpečnosti zdravotnických zařízení podle IEC 60601-1, série IEC 60601-2 a standardů AAMI
Testování únikového proudu domácích spotřebičů podle IEC 60335 a EN 60335
Testování shody IT zařízení a produktů audio/videa podle IEC 62368-1
Periodické zkoušky bezpečnosti produktů třídy I a třídy II
Integrované sekvence zkoušek elektrické bezpečnosti na výrobních linkách

Oblíbené značky

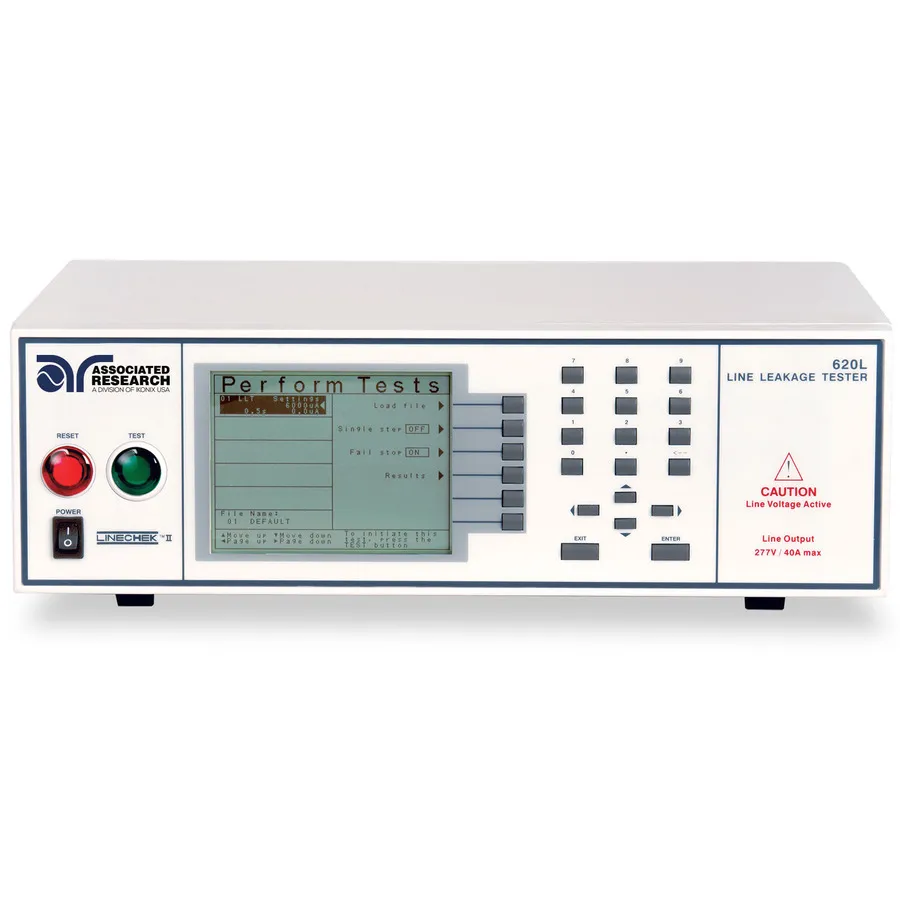

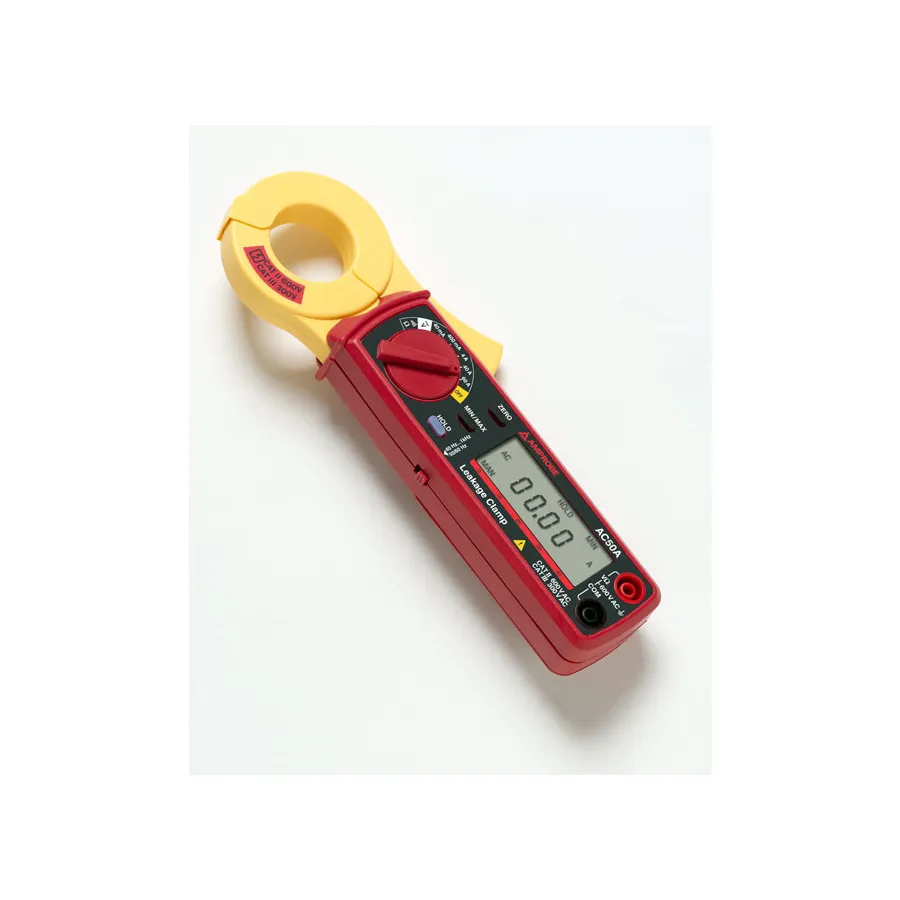

Chroma a Associated Research nabízejí všestranné měřiče únikového proudu a kombinované analyzéry elektrické bezpečnosti pro výrobu a laboratorní použití. Vitrek se specializuje na přesné přístroje Hipot a měření únikového proudu s rozhraními GPIB a USB vhodnými pro automatizované testovací prostředí. Amprobe poskytuje přenosné měřiče únikového proudu se svorkou pro terénní servisní aplikace.
