Měřiče odporu uzemnění

Měřiče odporu uzemnění měří odpor elektrod uzemnění, zemnicích sítí a vodičů propojení, aby se potvrdilo, že splňují požadované bezpečnostní a provozní prahové hodnoty. Spolehlivý zemnicí systém je kritický pro bezpečnost personálu, ochranu zařízení a správný provoz ochranných relé a zařízení přepěťové ochrany. Standardy, jako je IEEE 142, IEC 60364, NFPA 780 a NEC, stanovují maximální přípustné hodnoty odporu uzemnění pro různé typy instalací.

Metody testování zahrnují třípolovou metodu poklesu potenciálu, dvoupolové testování, selektivní testování svorkou a bezekontaktní měření svorkou na sítích s více paralelními zemnicími tyčemi. Modely se svorkou, jako je Megger 1000-324 a série Fluke 1623 GEO, umožňují neinvazivní testování bez odpojení zemnicího systému od provozu.

Typické aplikace

Ověřování celistvosti zemnicího systému na rozvodnách a infrastruktuře veřejné sítě
Testování zemnicích elektrod pro ochranu před bleskem podle IEC 62305
Uvedení do provozu a údržba zemnicích systémů telekomunikačních věží a datových center
Měření odporu zemní smyčky průmyslového závodu
Ověření ochranného uzemnění pro bezpečnost personálu na stavbách a průmyslových pracovištích

Oblíbené značky

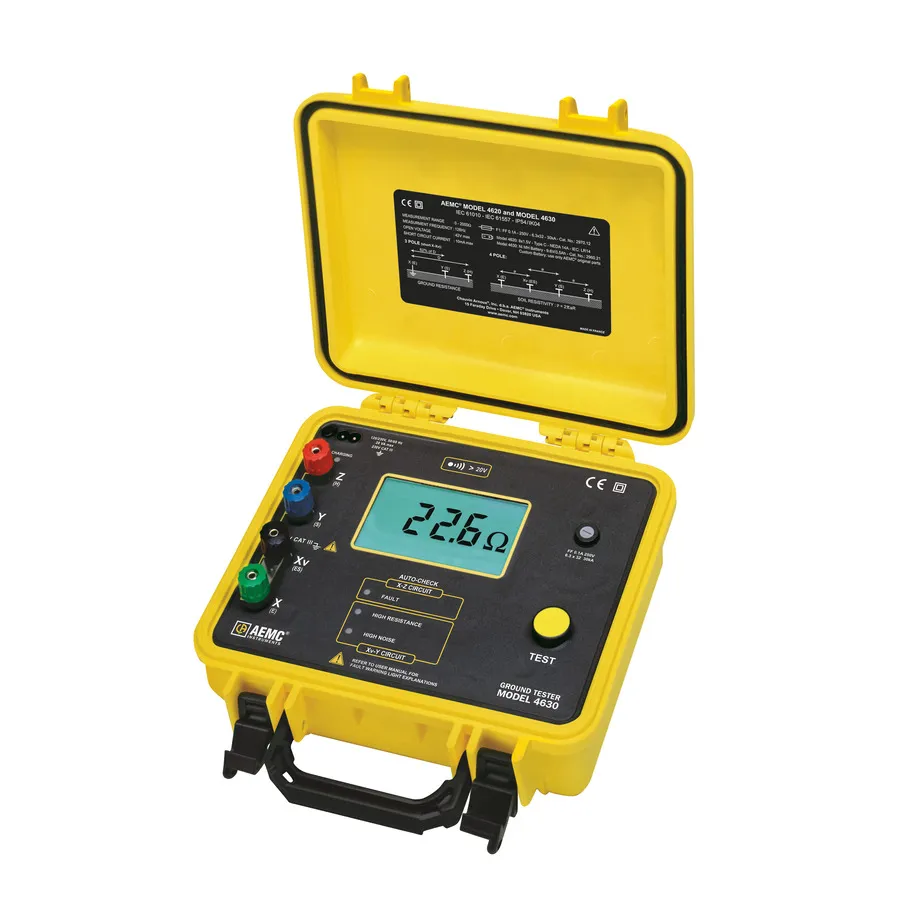

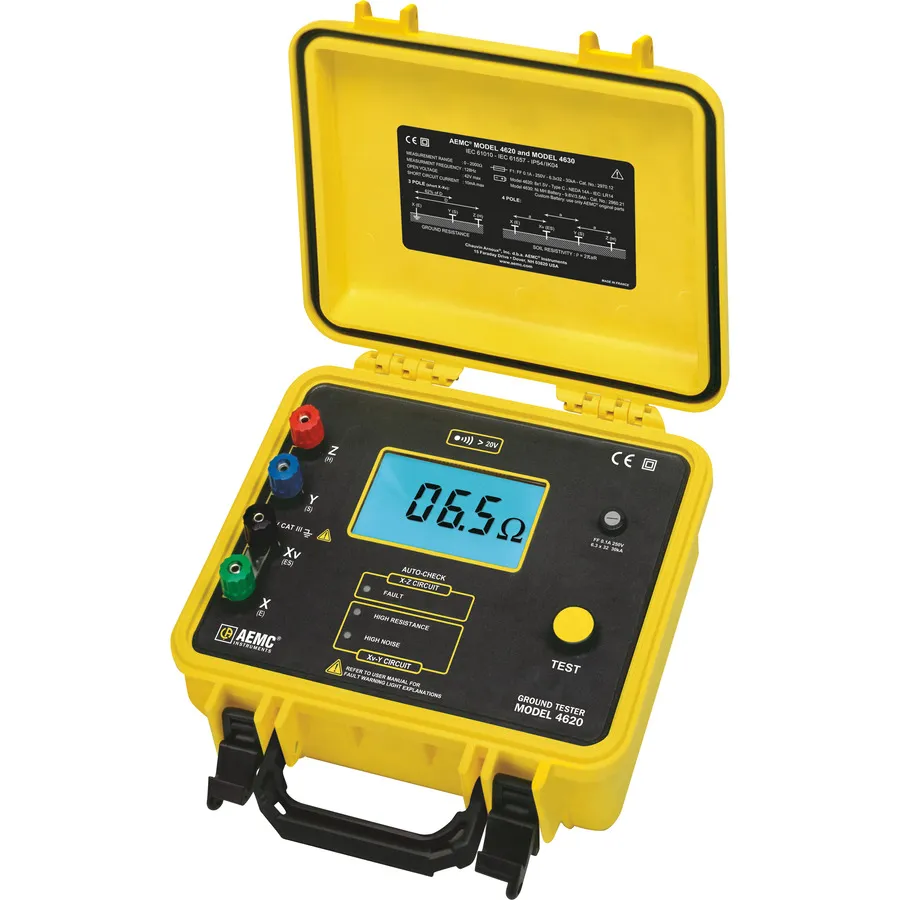

Megger a Fluke dominují v této kategorii. Megger nabízí komplexní řadu od modelů se svorkou až po pokročilé čtyřpolové testéry uzemnění. Série Fluke GEO (1623 a 1625) poskytují všestranné terénní přístroje s možností selektivního testování. AEMC Instruments a Kyoritsu také vyrábějí široce používané měřiče odporu uzemnění pro elektrickou údržbu a stavební aplikace.
