Testéry ochranného vodiče

Testéry ochranného vodiče - také nazývané testy odporu ochranného propojení - ověřují, že ochranný vodič (PE) v elektrickém zařízení poskytuje cestu s nízkým odporem od exponovaných kovových součástí k bezpečnostnímu zemnění. Přechodem vysokého proudu (obvykle 10 A až 30 A AC) skrz zemnicí cestu a měřením výsledného úbytku napětí tyto přístroje vypočítávají odpor ochranného vodiče. Většina bezpečnostních standardů vyžaduje hodnoty odporu pod 100 mΩ až 300 mΩ v závislosti na aplikaci a třídě zařízení.

Testování ochranného vodiče je povinné ověření bezpečnosti pro shodu se standardy IEC 60950-1, IEC 62368-1, IEC 60601-1, UL 60950 a CSA. Rutinně se provádí jako součást zkoušek bezpečnosti na konci výrobní linky v elektrotechnice a během periodické údržby průmyslového zařízení.

Typické aplikace

Zkoušky bezpečnosti shody na konci linky IT zařízení a spotřebitelské elektroniky
Ověření ochranného uzemnění zdravotnických zařízení podle IEC 60601-1
Ověření kontinuity zemnicího vodiče a odporu propojení průmyslových strojů
Příchozí kontrola a periodické nové testování elektrického zařízení v provozu
Kombinované sekvence bezpečnostních testů spolu s testováním Hipot a měřením únikového proudu

Oblíbené značky

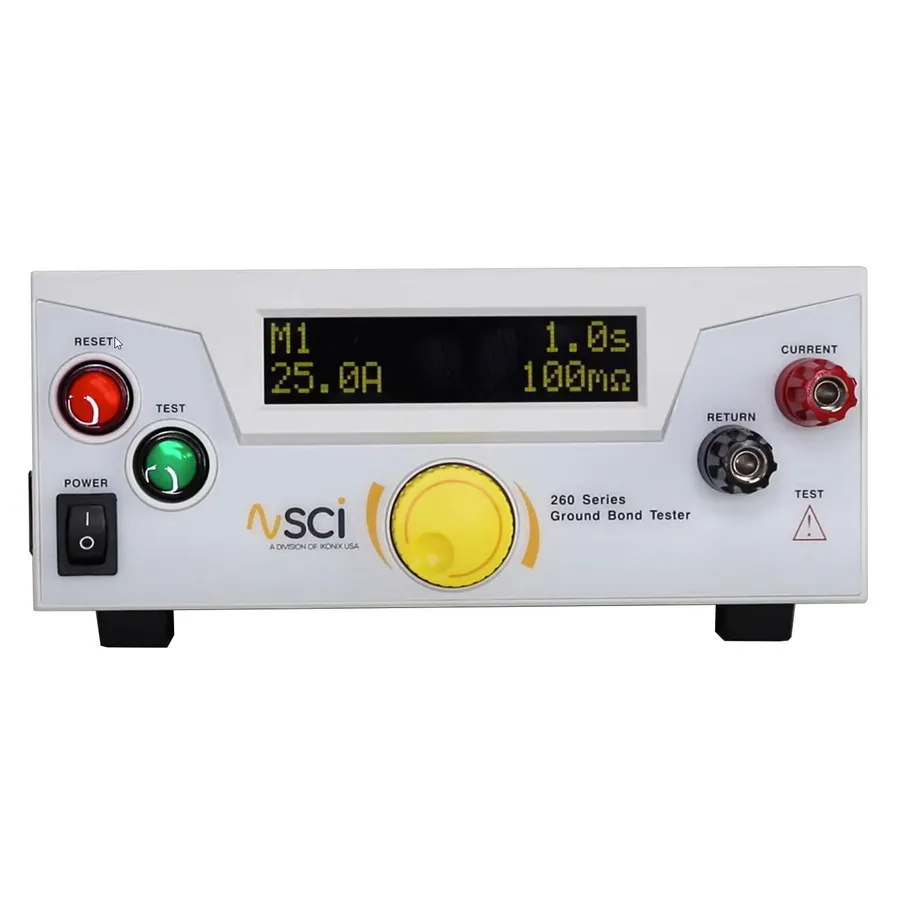

Chroma, Associated Research a SCI (Slaughter Company Incorporated) jsou vedoucími výrobci dedikovaných testerů ochranného vodiče. Tyto značky nabízejí jak samostatné přístroje pro testování ochranného vodiče, tak integrované analyzéry elektrické bezpečnosti, které kombinují testování Hipot, ochranného vodiče a měření únikového proudu na jedné platformě.
