Elektronické zátěže
Elektronické zátěže
Elektronické zátěže jsou aktivní přístroje, které absorbují a rozptylují elektrickou energii z testovaného zařízení (DUT), simulují podmínky reálného zatížení přesně řízeným a opakovatelným způsobem. Na rozdíl od pasivních odporových zátěží umožňují okamžitou rekonfiguraci řízenou softwarem v čtyřech základních režimech provozu: konstantní proud (CC), konstantní napětí (CV), konstantní odpor (CR) a konstantní výkon (CP). Tato flexibilita je nezbytná pro charakterizaci zdrojů DC napájení, balíčků baterií, DC-DC měničů, palivových článků a fotovoltaických panelů bez potřeby fyzických terénních zátěží nebo dedikovaných bánků odporů, které musí být ručně rekonfigurovány.

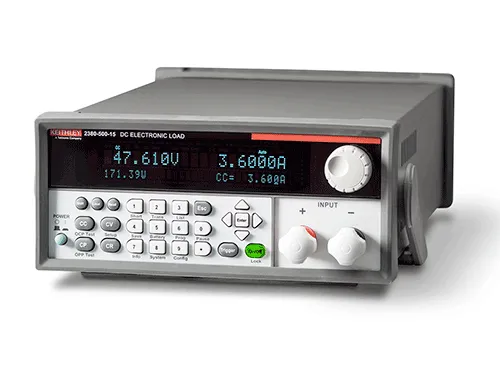

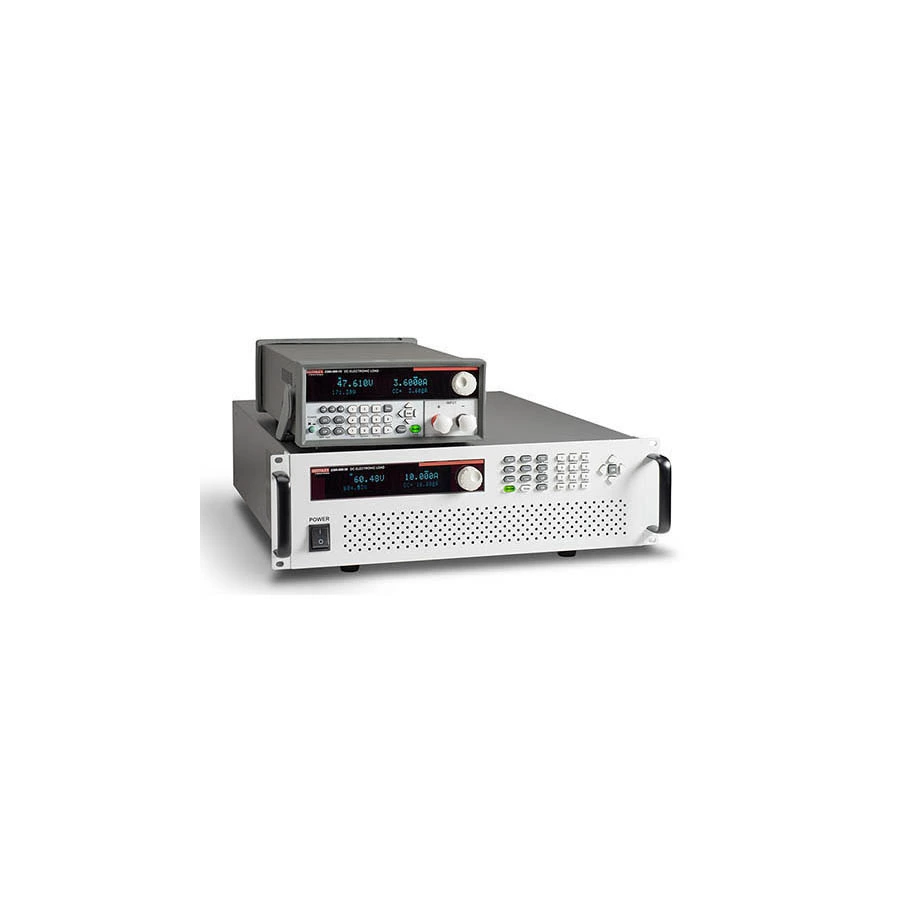

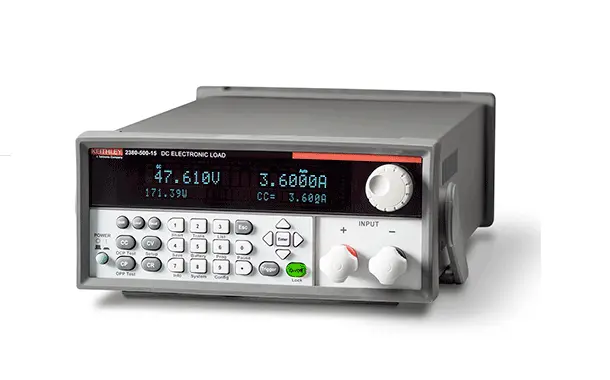

Moderní programovatelné elektronické zátěže podporují dynamické zátěžovací pulzy na frekvencích až několik kHz pro testování přechodové odezvy zdroje napájení a určení velikosti výstupního kondenzátoru. Automatizované tažné funkce generují kompletní V-I a výkonové křivky v jedné testovací sekvenci. Řady Keithley 2380 a programovatelné zátěže AMETEK pokrývají DC požadavky od wattů po kilowatty, zatímco AMETEK California Instruments 3091LD rozšiřuje schopnost na testování AC elektronické zátěže. Vestavěné funkce měření napětí, proudu a výkonu zjednodušují integraci do automatizovaných testovacích systémů prostřednictvím GPIB, USB a LAN, což eliminuje potřebu samostatných DMM v mnoha pracích.
Typické aplikace
- Charakterizace zdroje DC napájení: regulace zatížení, regulace linky, měření zvlnění a šumu
- Testování vybíjení balíčku baterií, ověření kapacity a měření vnitřního odporu
- Mapování účinnosti DC-DC měničů a regulátorů napětí v rozsahu tahu a vstupního napětí
- Charakterizace křivky I-V solárních panelů a palivových článků pro určení bodu maximální výkonu
- Testování přechodové zátěže pro analýzu stability zdroje napájení a ověření času udržení
- Zkouška provozuschopnosti a výrobní funkční testování sestav energetické elektroniky na výrobní lince
Oblíbené značky
Keithley (Tektronix) nabízí hojně používanou řadu 2380 programovatelných DC elektronických zátěží pro R&D a automatizované testování. AMETEK Programmable Power dodává vysokovýkonné AC a DC zátěže prostřednictvím svých divizí California Instruments a Sorensen. Chroma ATE poskytuje modulární a samostatné elektronické zátěže určené pro výrobní ATE prostředí. Kikusui, ITECH a BK Precision nabízejí nákladově efektivní možnosti vhodné pro obecné účely na pracovních stolech a vzdělávacích aplikacích.
