Směrové vazební články

Směrové vazební články jsou pasivní čtyřportové RF a mikrovlnné součástky, které vzorkují část signálu cestující specifickým směrem podél vedení přenosu. Umožňují inženýrům simultánně monitorovat přední a odražený výkon bez přerušení hlavní cesty signálu. S typickými vazbami o hodnotě 6 dB až 30 dB umožňují směrové vazební články měření výkonu, monitorování signálů a detekci odraženého výkonu v rozmezí frekvencí od několika MHz až po desítky GHz. RF směrové můstky rozšiřují tuto schopnost na aplikace měření impedance v širokém pásmu.

Koaxiální směrové vazební články jsou základními nástroji v přední části vektorového analyzátoru sítě (VNA), testování vysílačů, systémech napájení antén a sítích distribuce signálů. Jsou běžně aplikovány v testování základnových stanic telekomunikací, radarových systémech letecké a obranné techniky, charakterizaci zesilovačů výkonu a ověřování RF v produkci. Modely jako je Keysight 87300B koaxiální vazební článek a Bird 4801-100 řezový článek reprezentují přesné pasivní součástky používané v profesionálních RF testovacích prostředích v širokém rozsahu průmyslů.

Typické aplikace

• Monitorování předního a odraženého výkonu v sadách pro testování vysílačů a zesilovačů
• Vzorkování signálu pro spektrální analýzu bez přerušení hlavní cesty přenosu
• Měření ztrát zpětného chodu a VSWR v testování antén a vedení přenosu
• Oddělení signálů v přední části VNA pro přesné měření S-parametrů
• Vyrovnání výkonu a smyčky automatického řízení zisku v RF generátorech signálů

Populární značky

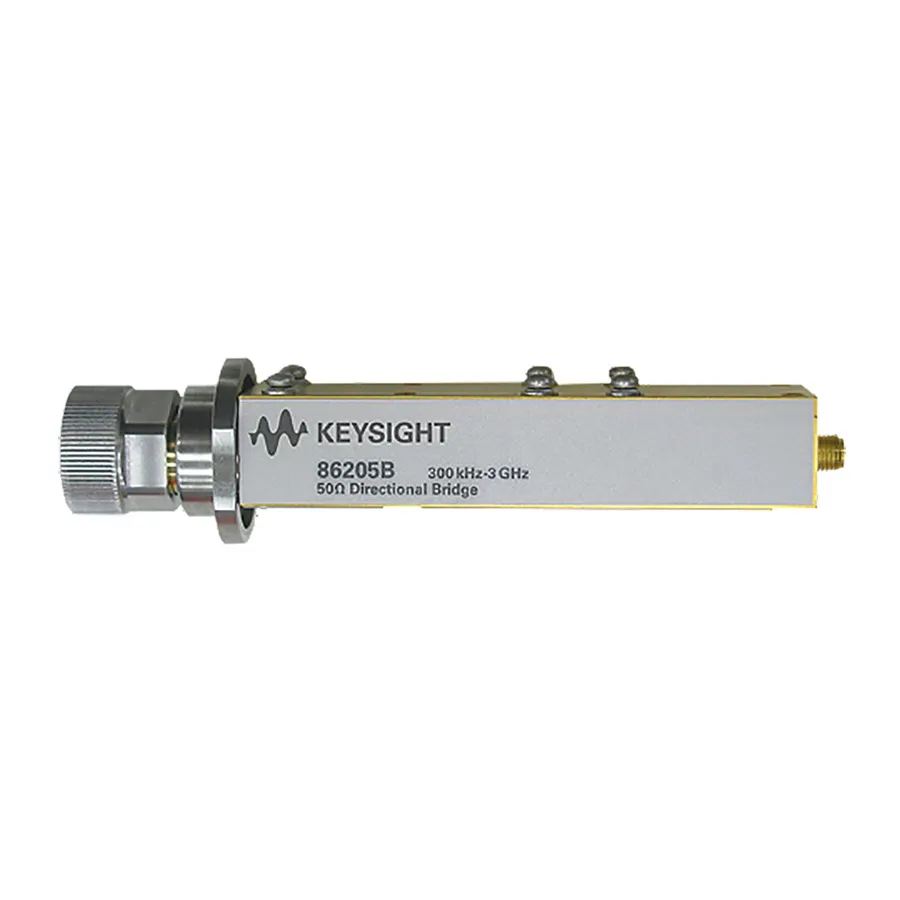

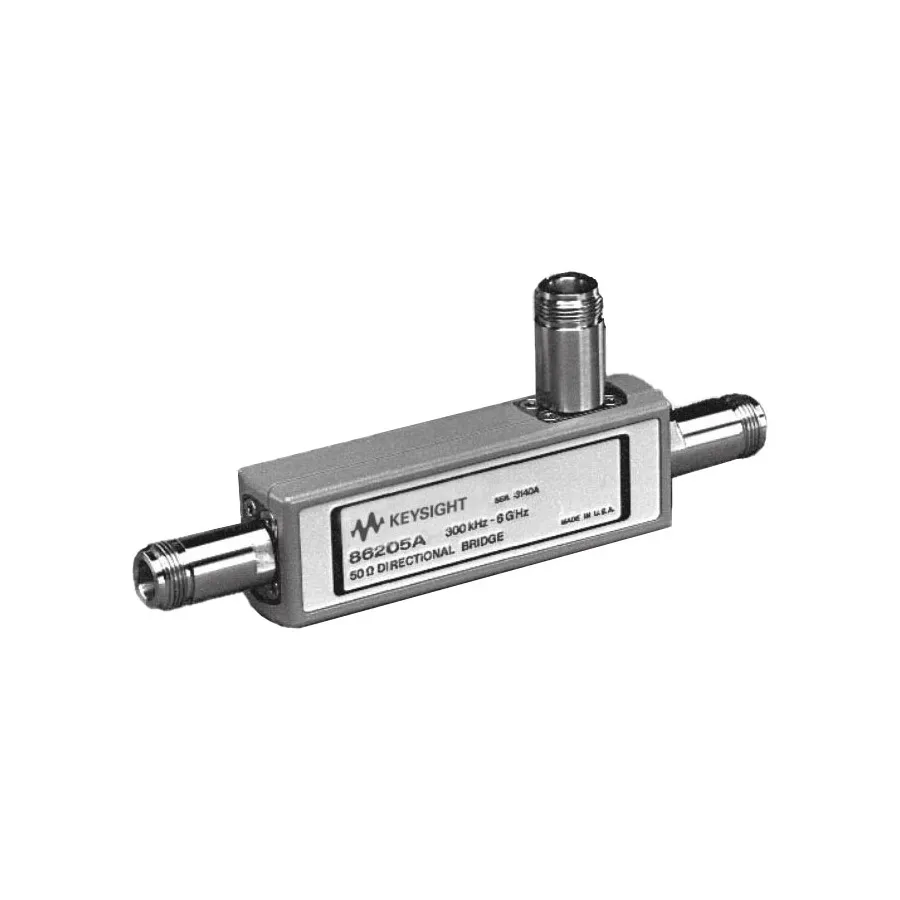

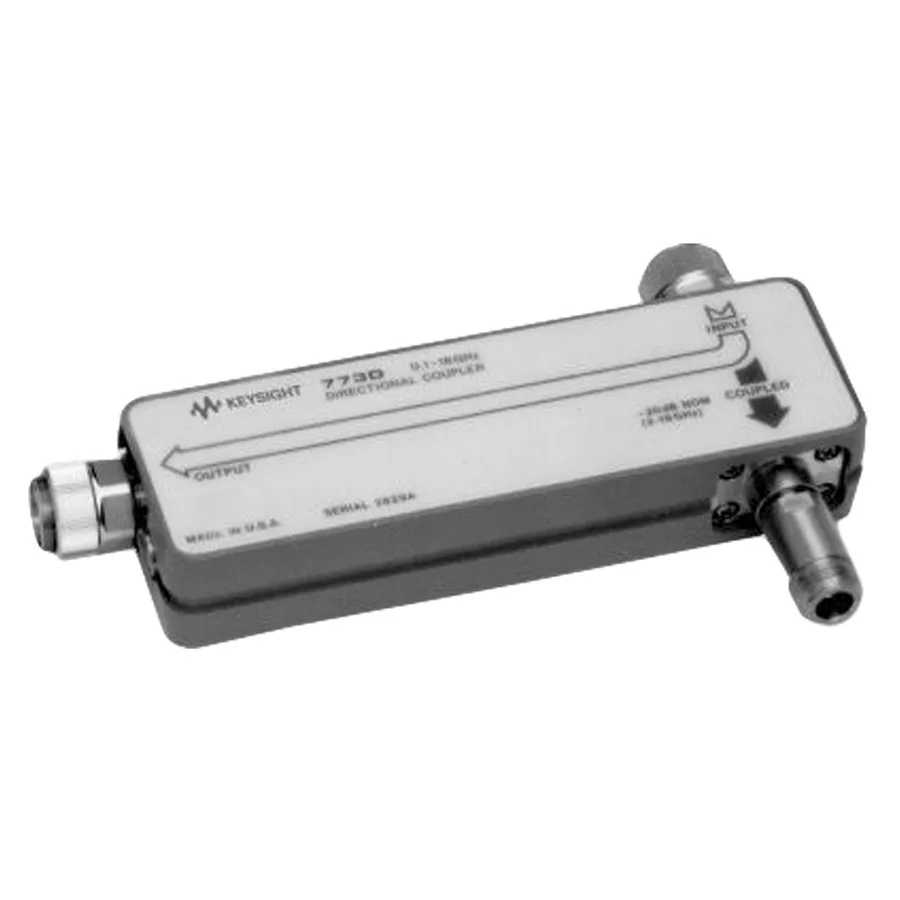

Keysight Technologies nabízí řadu koaxiálních směrových vazebních článků a RF směrových můstků, včetně řady 86205A/B a 87300B, pokrývající frekvence od stejnosměrného proudu přes mikrovlnná pásma s vysokou směrovostí a nízkými ztrátami vložení. Bird Technologies se specializuje na vysoce výkonné směrové vazební články, jako je řada 4801-100, která se běžně používá v testování vysílačů a ověřování vysílání. Oba výrobci poskytují komponenty vhodné pro laboratorní měření a RF testování produkčních linek.
