Dekádové články – také známé jako dekádové substitující bloky – jsou přesné pasivní součástkové substituční přístroje, které umožňují uživatelům nastavit přesné hodnoty odporu, kapacity nebo indukčnosti v diskrétních krocích. Každý dekádový přepínač reguluje specifický řád velikosti, což umožňuje uživatelům rychle nastavit a doladit hodnoty součástek bez pájení. Jsou široce používány v elektronických laboratoriích, kalibračních zařízeních a prostředích R&D, kde jsou požadovány součástky se známou, přesnou hodnotou pro testování obvodů, měření mostků, kalibraci a vzdělávací demonstrace.
Dekádové články odporu jsou nejčastějším typem, s celkovými hodnotami odporu volitelnými od jednoho ohmu až do desítek megaohmů. Vysoce přesné modely od výrobců, jako je IET Labs, nabízejí tolerance lepší než 0,01%, což je činí vhodné jako referenční standardy pro mostkové obvody a kalibraci ohmmetrů. Dekádové kondenzátory a induktory slouží podobným rolím v analogickém vývoji obvodů a návrhu RF filtrů.
Typické aplikace
- Kalibraci ohmmetrů, LCR měřičů a mostků odporu nahrazením známých referenčních hodnot
- Vývoj obvodů a prototypování, kde hodnoty součástek musí být iterativně upravovány
- Návrh filtrů a testování vyžadující přesné hodnoty indukčnosti nebo kapacity
- Vzdělávací laboratorní práce demonstrující Ohmův zákon, RC obvody a vyvážení Wheatstoneova mostu
- Simulaci impedancí senzorů během vývoje obvodů podmínkování signálu
Populární značky

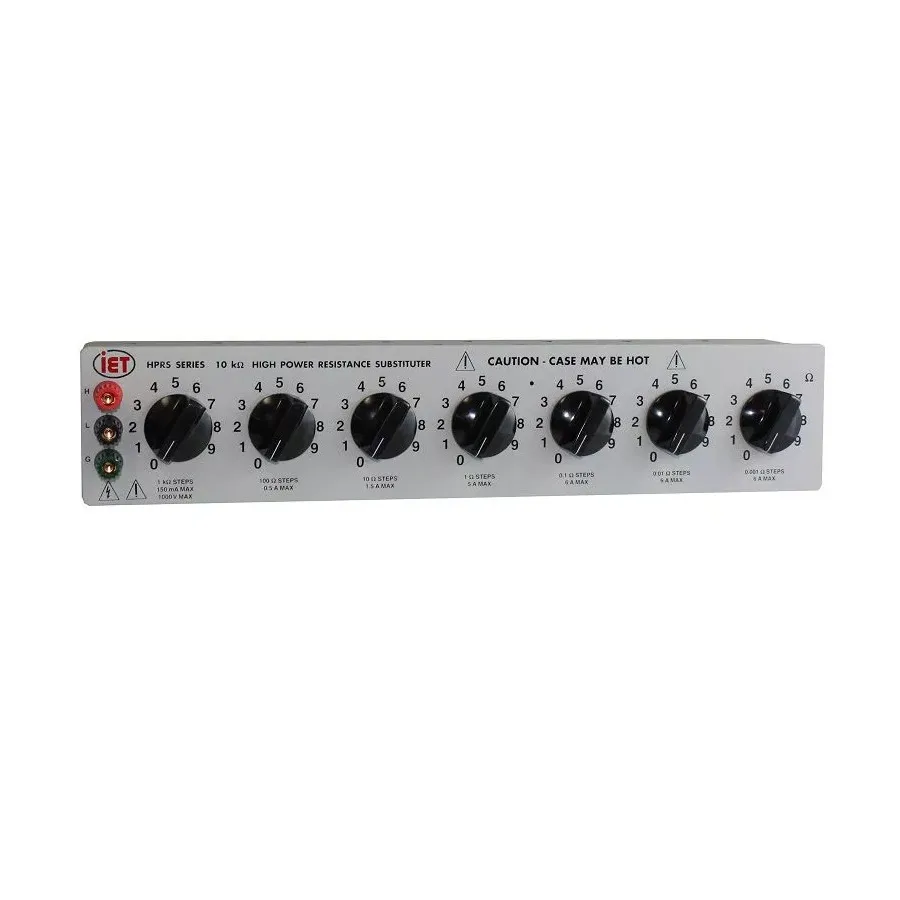

IET Labs (následovník General Radio) je dominantním výrobcem v této kategorii, který nabízí řadu 1433 dekádových rezistorů známých nízkou zbytkou impedance a těsnými tolerancemi. Yokogawa vyrábí řadu 278610 a 2793 vysoce stabilních dekádových článků odporu, která jsou široce používána v kalibračních laboratoriích. Prime Technology nabízí řadu 8053X pro obecné laboratorní aplikace.
