Vazební sítě a LISN

Vazební sítě a sítě Line Impedance Stabilization Networks (LISN) jsou nezbytným příslušenstvím pro testování elektromagnetické kompatibility (EMC) vedené. LISN — také označovaný jako Artificial Mains Network (AMN) — poskytuje definovanou RF impedanci na portu napájecího zdroje testovaného zařízení (EUT), izoluje EUT od rušení napájecí sítě a extrahuje vedené RF emise pro měření podle CISPR 16-1-2. Sítě Coupling Decoupling Networks (CDN) mají komplementární roli v testování vedené imunity podle IEC 61000-4-6: injektují RF testovací signály na signálové, řídicí a napájecí vodiče a zároveň zabraňují šíření testovací energie do pomocného zařízení.

Tato zařízení jsou základní jak v akreditovaných laboratořích pro soulad, tak v interních laboratořích pro předběžný soulad, pro prokázání souladu s regulačními požadavky, jako je CE označení (EN 55032, EN 55011), FCC Part 15 a vojenská norma MIL-STD-461. Rutinně se používají v elektronickém průmyslu, telekomunikacích, automobilovém průmyslu, průmyslové automatizaci a zdravotnickém průmyslu.

Typické aplikace

Měření vedených RF emisí na jednofázových a trojfázových AC sítích podle CISPR 22, CISPR 32 a EN 55032
Testování vedené imunity na signálových a řídicích vedeních podle IEC 61000-4-6 s použitím CDN
Testování EMC před souladu v laboratořích R&D a vývoje produktů
Testování EMC v automobilovém průmyslu na 12 V a 24 V DC napájecích vedeních podle CISPR 25 a ISO 7637
Vojenské a letecké testování vedené citlivosti podle MIL-STD-461F/G a DO-160

Oblíbené značky

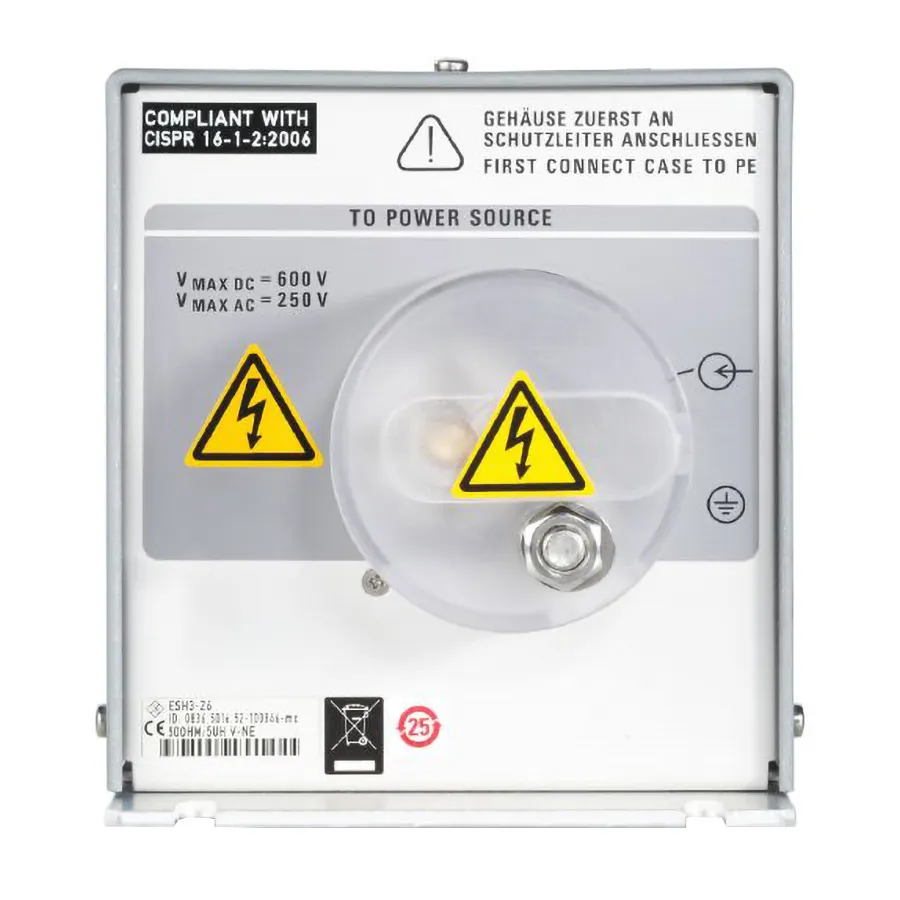

Rohde & Schwarz vyrábí přesné V-sítě a AMN, které se běžně nasazují v akreditovaných EMC testovacích zařízeních. Com-Power nabízí širokou řadu CDN a LISN pokrývajících jednofázové, vícefázové a telekomunikační konfigurace portů. Mezi další významné výrobce patří Schwarzbeck, EM Test a Fischer Custom Communications.
