Tlumičové články

RF tlumičové články jsou pasivní součástky se dvěma porty, které snižují výkon signálu bez značného zkreslení jeho tvaru vlny. Jsou základními součástkami RF a mikrovlnných testovacích systémů, používanými k ochraně citlivých přijímacích vstupů, nastavení přesné úrovně signálu pro kalibraci a rozšíření dynamického rozsahu testovacích systémů. Pevné tlumičky poskytují jednu hodnotu útlumu, zatímco postupné a programovatelné tlumičky umožňují proměnné řízení – což je ideální pro automatizovaná testovací prostředí a kalibraci signálových řetězců.

Koaxiální tlumičové články jsou k dispozici v standardních hodnotách impedance 50 Ω a 75 Ω, s výkonnostními třídami od zlomků wattu až do stovek wattů pro vysoce výkonné aplikace. Frekvenční pokrytí se pohybuje od stejnosměrného proudu až do více než 50 GHz v přesných modelech. Jsou kritickými prvky v kalibračních sadách vektorového analyzátoru sítě (VNA), při úpravě výstupu generátoru signálu a v ochraně přední části spektrálního analyzátoru. Sady tlumičů, jako jsou Keysight 11581A, 11582A a 11583C, se běžně používají v produkčním a laboratorním prostředí pro systematickou impedanční a úroveňovou kalibraci.

Typické aplikace

Testování citlivosti přijímače předložením přesných nízkosignálových signálů na vstupy zařízení
Řízení úrovně výstupu generátoru signálu pro kalibrované testovací podněty
Ochrana vstupů spektrálního analyzátoru a osciloskopu před poškozením přetížením
Přizpůsobení impedance a zlepšení ztrát zpětného chodu v RF signálových řetězcích
Konfigurace matice tlumičů v automatizovaných testovacích zařízeních (ATE)

Populární značky

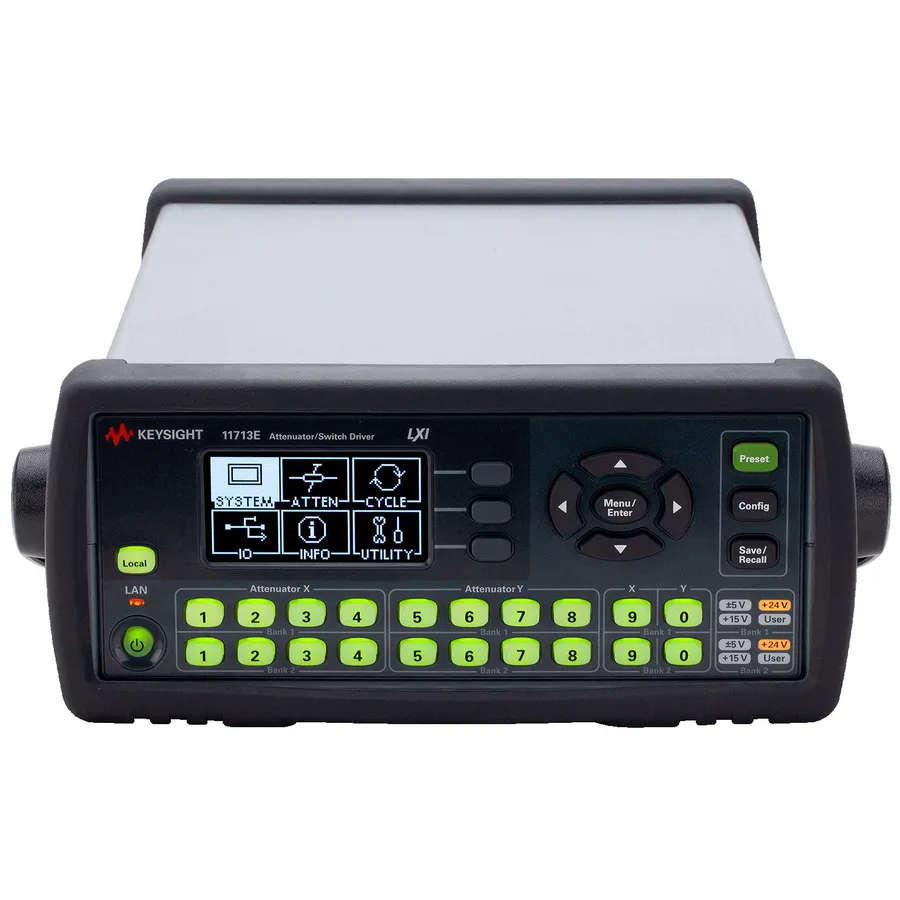

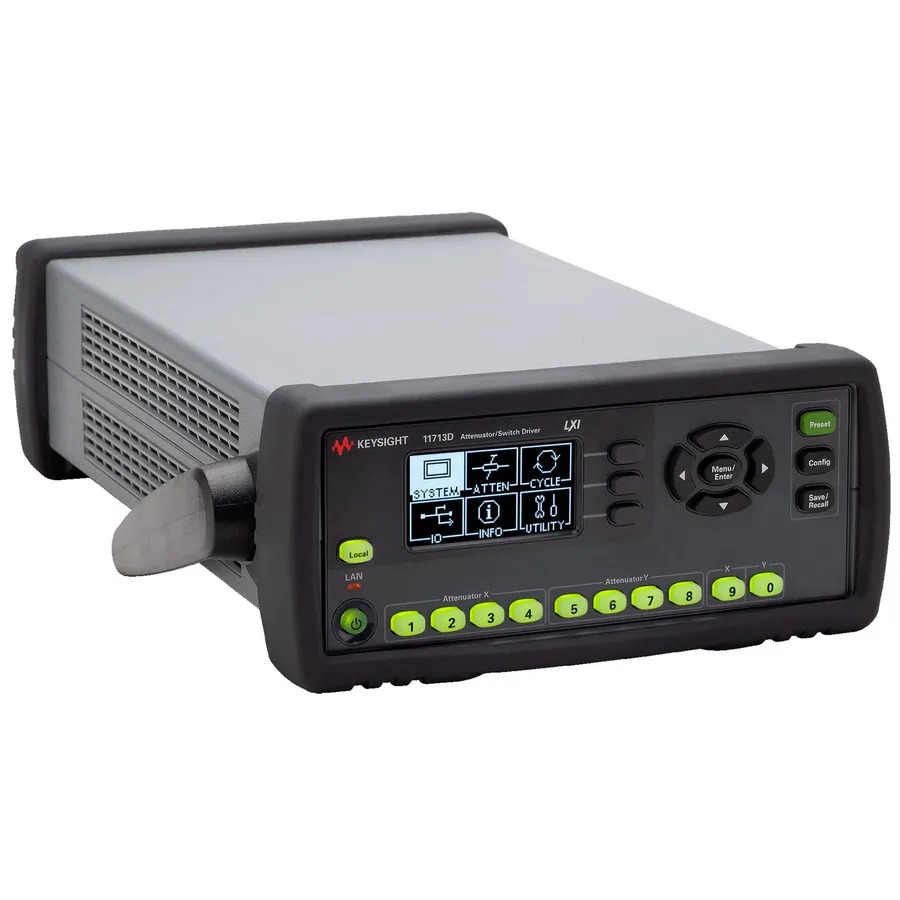

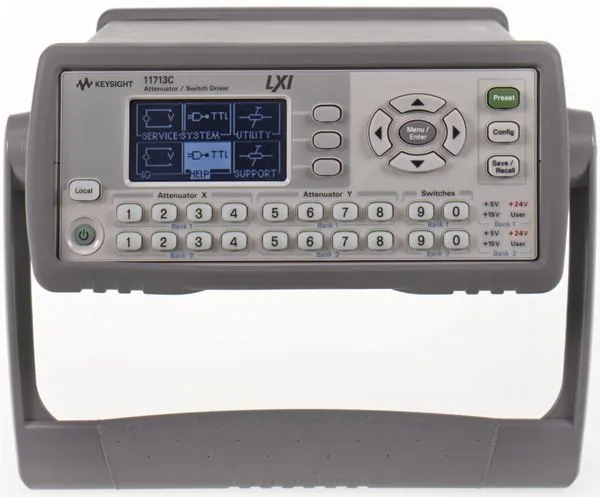

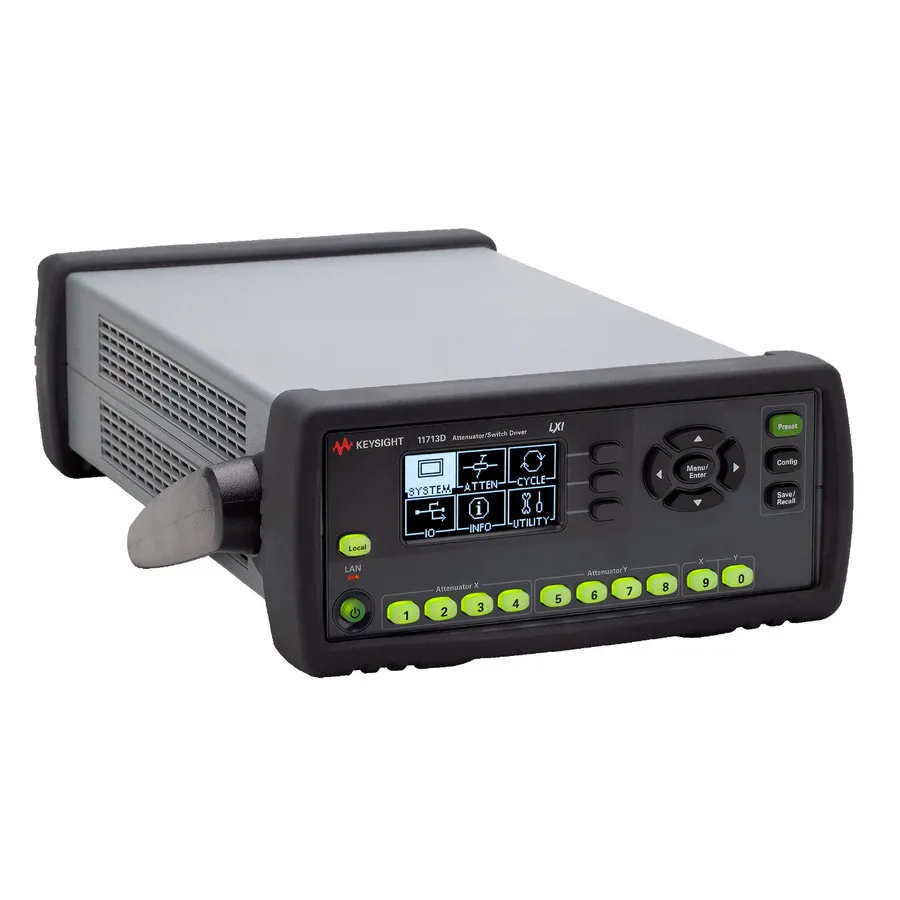

Keysight Technologies nabízí obsáhlé portfolio koaxiálních tlumičů, včetně sad 11581A, 11582A a 11583C pokrývajících frekvence až 18 GHz a více, jakož i ovladač tlumičů/přepínačů 11713A pro programovatelné konfigurace. Tlumičové články Tektronix, jako je 011-0225-00, jsou konstruovány pro kompatibilitu se systémy sond osciloskopů. Oba výrobci dodávají tlumičové články splňující vojenské normy a komerční standardy pro laboratorní a produkční prostředí.
