Testovací porty kabelů pro analyzátory

Kabely testovacích portů analyzátoru připojují výstupní porty vektorových síťových analyzátorů (VNA), spektrálních analyzátorů a signálních analyzátorů k zařízení v testování nebo externímu testovacímu příslušenství. Tyto kabely jsou navrženy pro fázovou stabilitu, nízkou vkládací ztrátu a konzistentní elektrický výkon v širokých frekvenčních rozsazích — charakteristiky, které jsou kritické, když je kabel zahrnut v kalibrované měřící cestě. Na rozdíl od univerzálních RF kabelů udržují testovací kabely porty těsné tolerance impedance a minimalizují odrazy, které by jinak zhoršily přesnost měření.

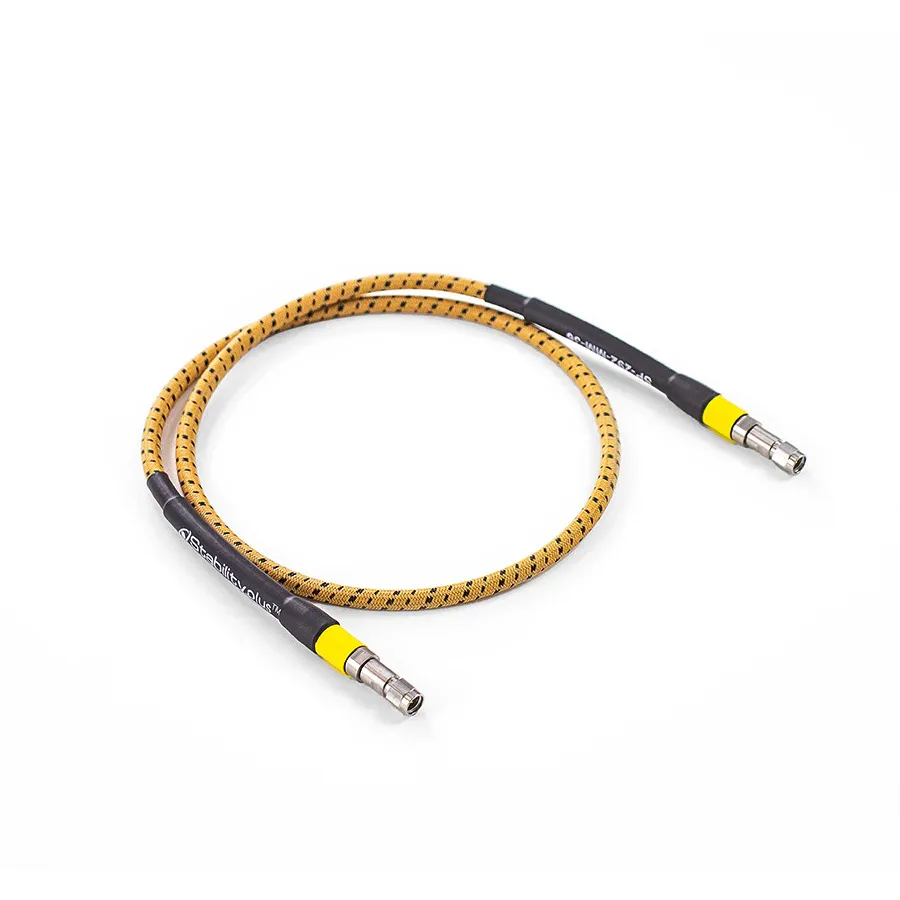

K dispozici v pancéřované a semi-flexibilní konstrukci jsou testovací kabely portu navrženy tak, aby odolaly opakovanému ohýbání v laboratorních prostředích a zároveň si zachovaly své elektrické charakteristiky. Běžné typy konektorů zahrnují Type-N, SMA, 3,5 mm, 2,92 mm a 2,4 mm, s frekvenčními hodnoceními až do 67 GHz pro aplikace VNA v milimetrovlnném pásmu. Možnosti délky kabelu se obvykle pohybují od 0,5 m do 5 m, aby vyhověly různým konfiguracím pracovní plochy.

Typické aplikace

Rozšíření testovacích portů VNA pro dosažení zařízení v testování v zařízeních a měření na čipu
Směrování signálu v systémech automatizovaného testování (ATE) a RF přepínacích maticích
Charakterizace mikrovlnných a milimetrovlnných komponent v laboratořích R&D a testování výroby
Terénní testování antén, kabelů a konektorů v terénních nasazeních
Měření interference a předběžné shody v laboratorních nastaveních EMC

Populární značky

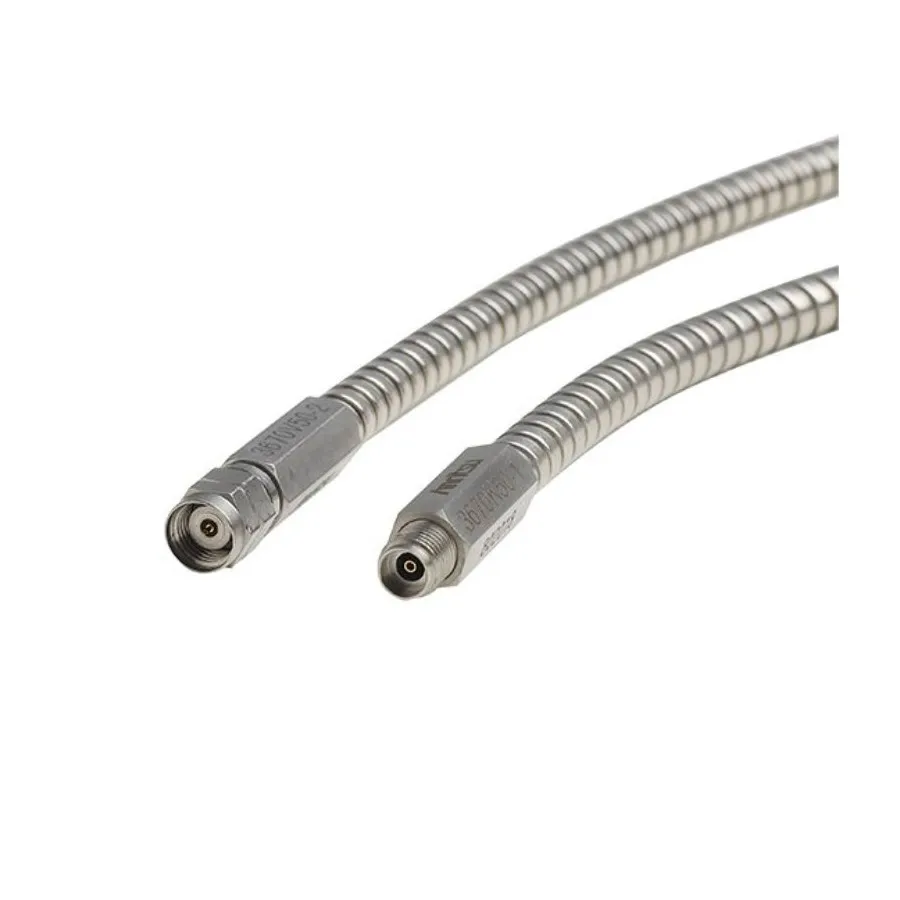

Anritsu vyrábí kompletní řadu testovacích kabelů portu pro své série VNA MS46000 a VectorStar, včetně pancéřovaných variant s hodnoceními 26,5 GHz a vyšší. Keysight nabízí fázově párované a fázově stabilní kabely optimalizované pro své přístroje řady PNA. Rohde & Schwarz poskytuje přesné testovací kabely portu pro své platformy VNA ZNA a ZVA.
