Kalibrační sady pro analyzátory

Kalibrační sady analyzátorů obsahují přesné mechanické a elektronické standardy nezbytné k provedení vektorové korekce chyb na vektorových síťových analyzátorech (VNA) a dalších RF měřících přístrojích. Charakterizací systematických chyb měření prostřednictvím známých referenčních standardů — včetně prvků krátko spojení, otevřeného obvodu, zátěže a průchodu (SOLT) — umožňují kalibrační sady inženýrům odstranit chyby přístroje a kabelu z měření, takže zbývá pouze skutečné chování zařízení v testování (DUT).

Kalibrační sady jsou k dispozici pro širokou řadu koaxiálních typů konektorů, včetně Type-N, SMA, 3,5 mm, 2,92 mm (K), 2,4 mm a 1,85 mm (V), pokrývající frekvenční rozsahy od DC do 110 GHz a dále. Typ konektoru a třída sady přímo určují horní frekvenční limit a přesnost měření dosažitelnou na jakémkoli systému VNA, což činí výběr správné kalibrační sady kritickým krokem v nastavení RF měření.

Typické aplikace

S-parametrické měření RF a mikrovlnných komponent, jako jsou filtry, zesilovače a konektory
Charakterizace impedance antény a návrh sítě pro přizpůsobení
Charakterizace vedení a kabelu v telekomunikační infrastruktuře
Modelování zařízení a ověření při vývoji polovodičů a MMIC
Testování shody RF komponent v letectví, obraně a automobilovém radarovém systému

Populární značky

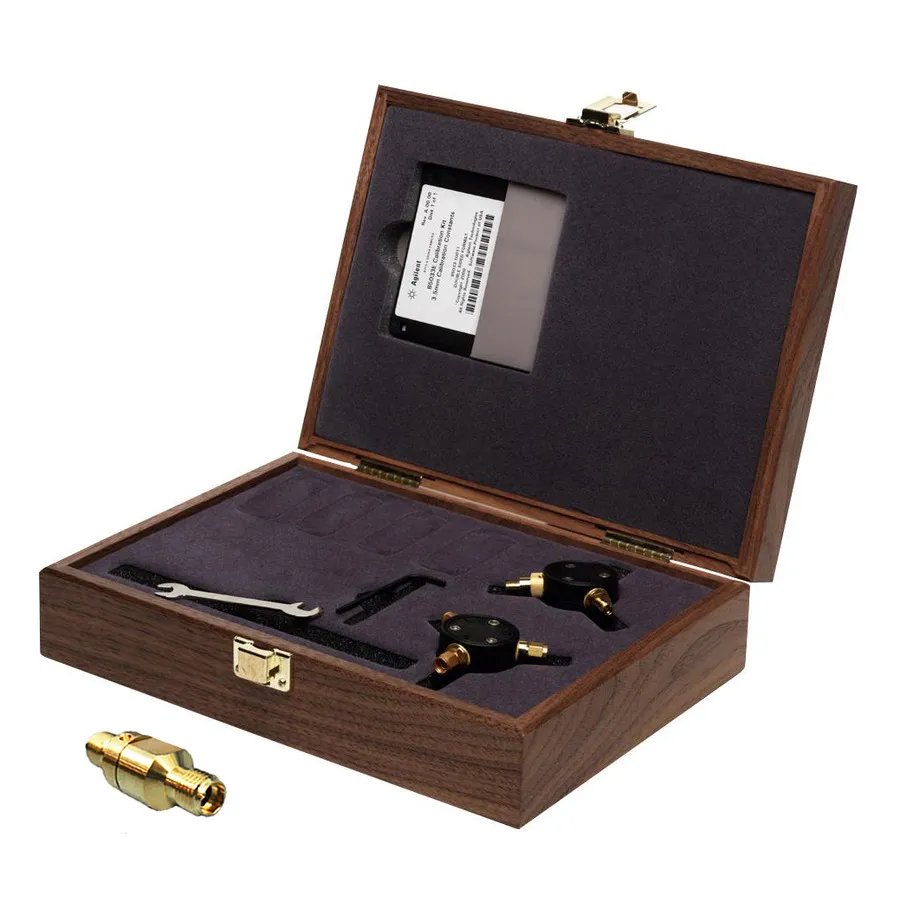

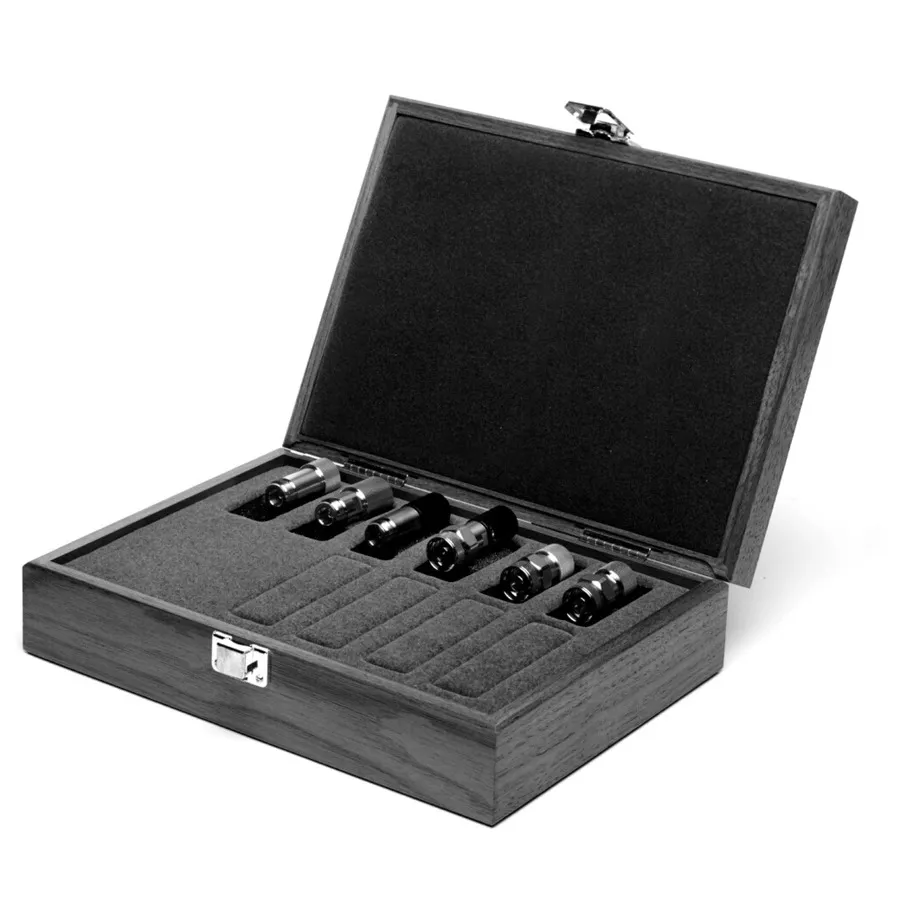

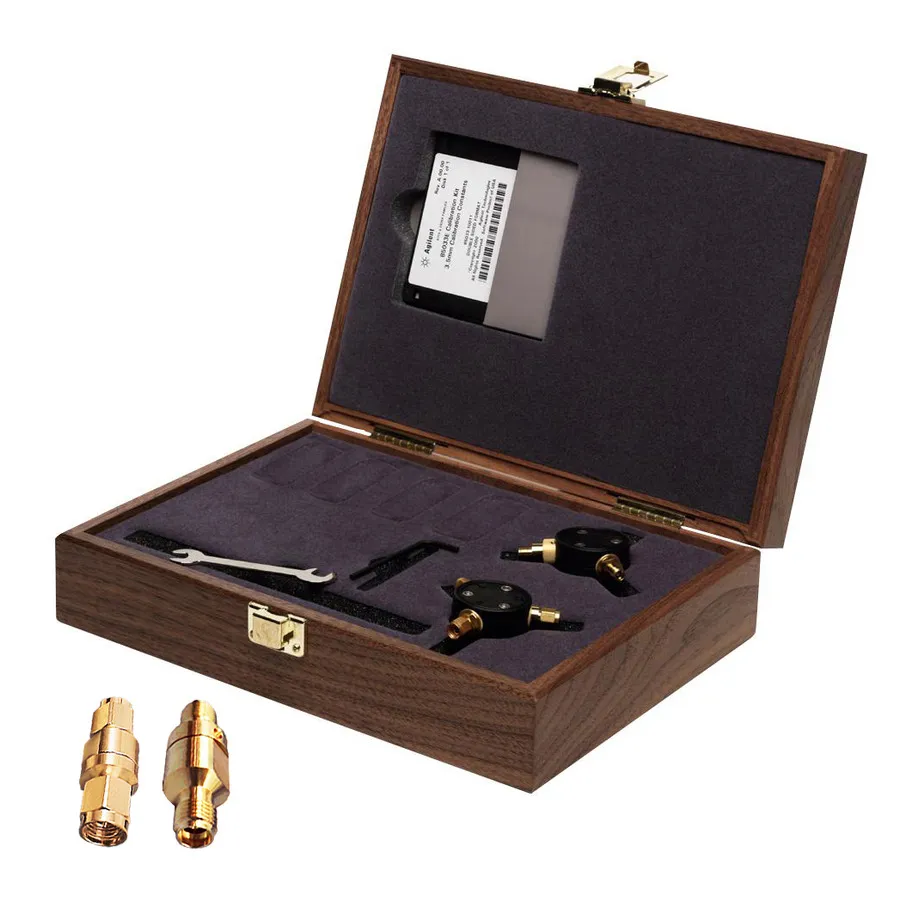

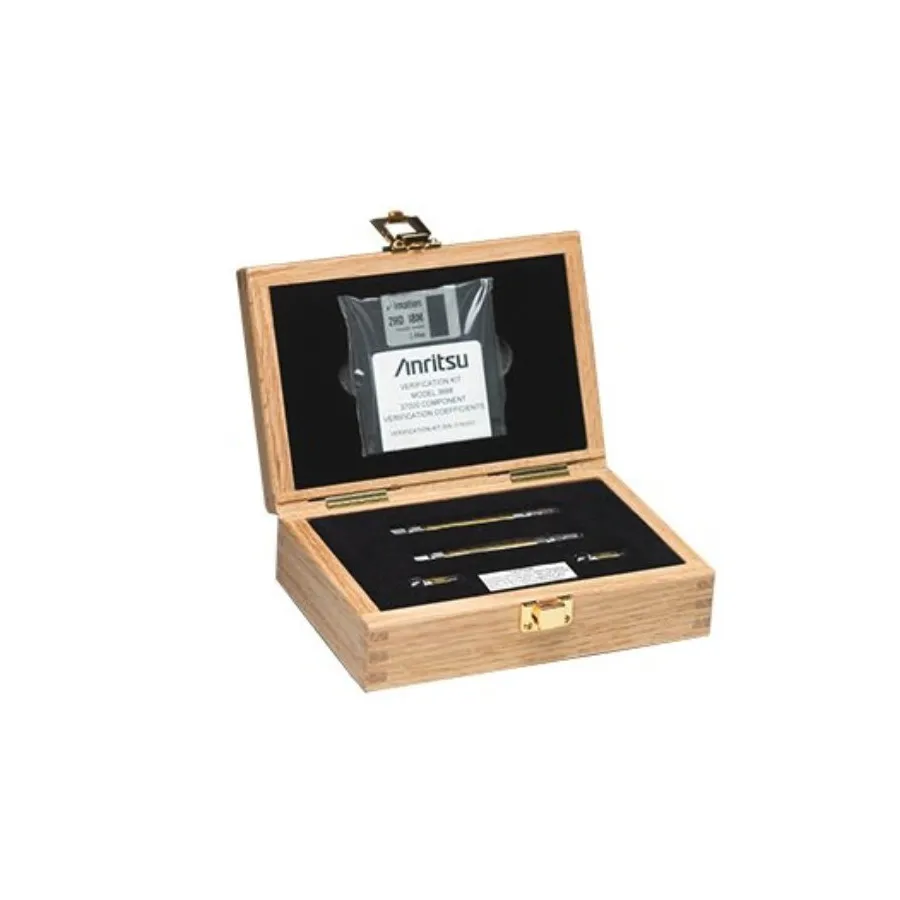

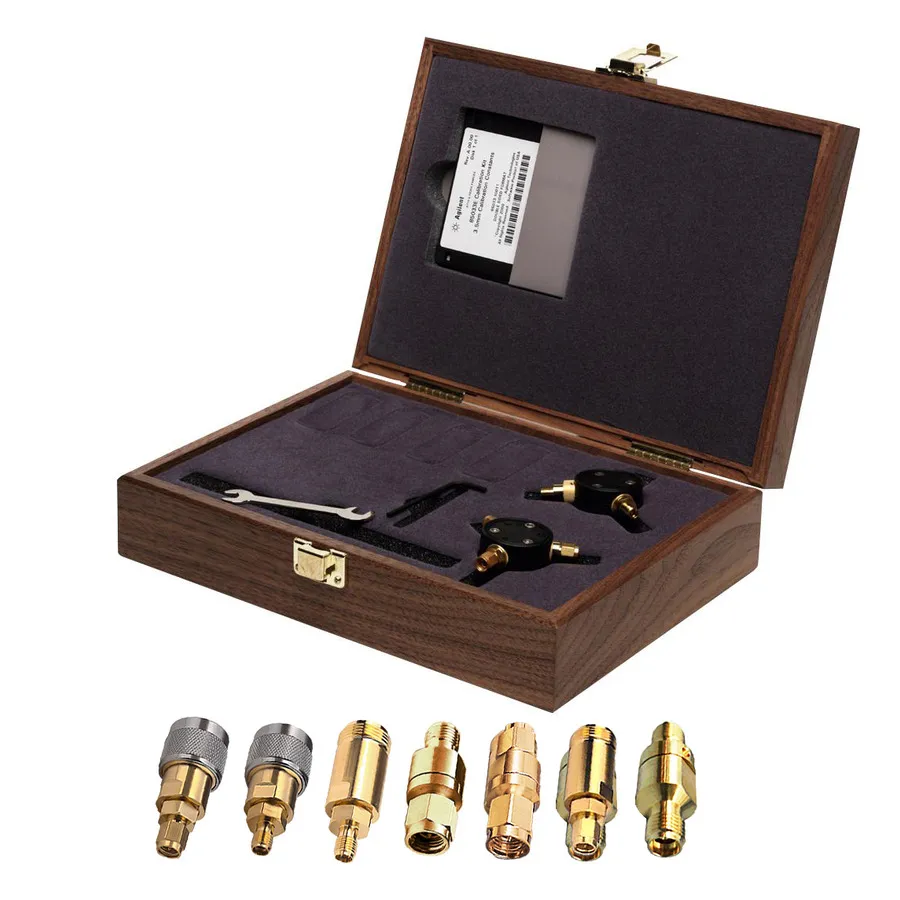

Keysight Technologies nabízí širokou řadu kalibračních sad kompatibilních s jejich VNA řadami PNA a ENA, pokrývajících typy konektorů od Type-N do 1,85 mm. Maury Microwave poskytuje vysoce přesné sady až do 110 GHz pro aplikace v milimetrovlnném pásmu. Kalibrační sady Anritsu jsou určeny pro použití s jejich platformami VNA ShockLine a VectorStar, pokrývajícími typy konektorů od TNC přes 1,0 mm.
