Aktivní a diferenční sondy

Aktivní a diferenční sondy jsou specializované příslušenství osciloskopů určené k měření signálů, které nelze bezpečně nebo přesně zachytit standardními pasivními sondami. Aktivní sondy používají interní zesilovací obvody k poskytnutí velmi vysoké vstupní impedance a nízké kapacitní zátěže, čímž se minimalizují rušení obvodu i na vysokých frekvencích. Diferenční sondy měří napětí mezi dvěma uzly bez odkazu na zem, což je nezbytné pro bezpečné zachycení plovoucích signálů, jako jsou ty, které se vyskytují ve spínaných zdrojích napájení, obvodech řízení motorů a diferenčních sériových sběrnicích.

Tyto sondy jsou kritickými nástroji pro inženýry výkonové elektroniky, specialisty na testování EMC a výzkumné laboratoře pracující s vysokofrekvenčními digitálními a analogovými obvody. Modely od společností Hioki, Pico Technology a Siglent pokrývají pásma od několika MHz až do několika GHz s vysokými poměry potlačení rušení v Common módu (CMRR), což umožňuje přesná diferenční měření i v hlučném prostředí.

Typické aplikace

Návrh spínaného zdroje napájení — měření signálů řízení brány a spínacích průběhů MOSFET vztažených k plovoucím uzlům v topologiích half-bridge a full-bridge
Testování pohonů motorů a střídačů — zachycení diferenčního napětí mezi fázovými vinutími a spoji IGBT brána-emitor
Testování předběžné shody EMC — měření vedených emisí a rušení v Common módu na vedení napájení a kabelových soupravách
Sondování vysokorychlostních sériových sběrnic — zachycení diferenčních párů, jako jsou USB, CAN, RS-485 a Ethernet s přesným potlačením rušení v Common módu
Testování systému řízení baterie — měření jednotlivých napětí článků v sériově zapojených bateriových modulech

Populární značky

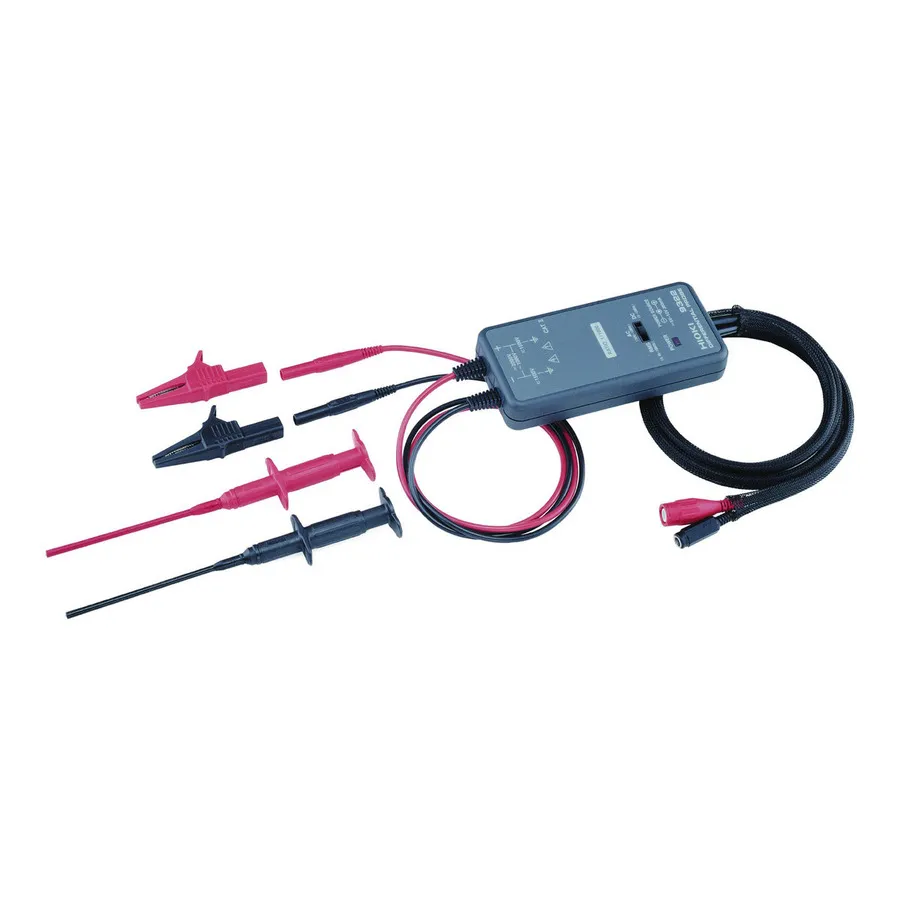

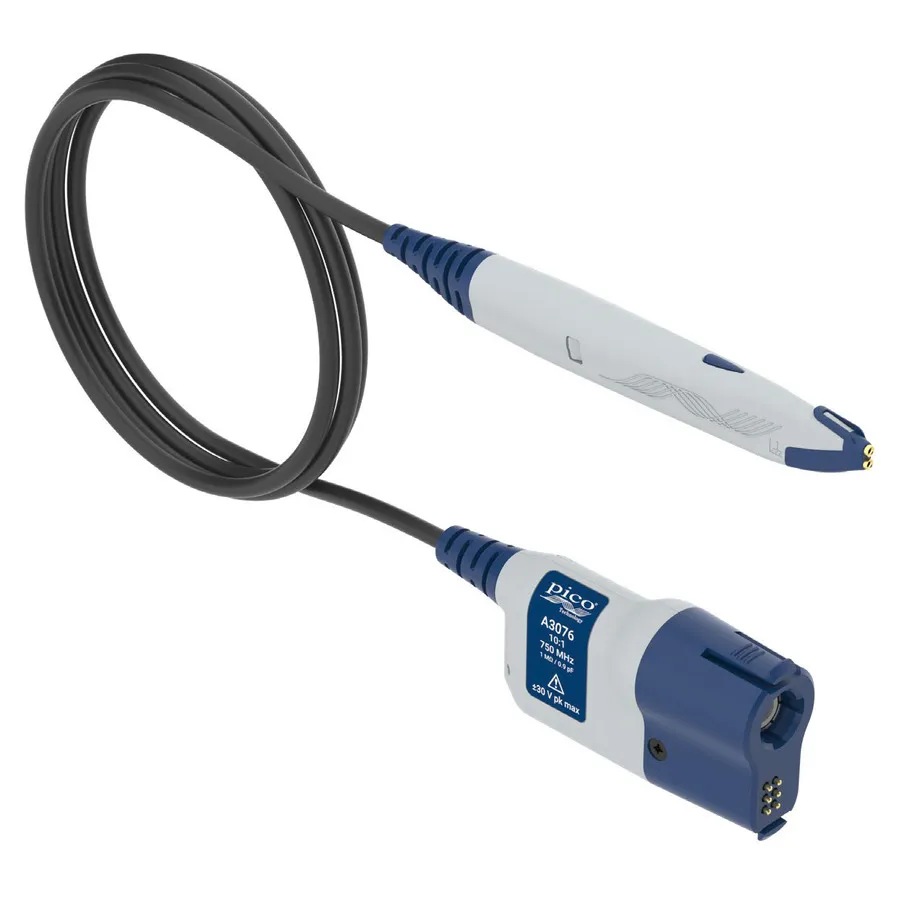

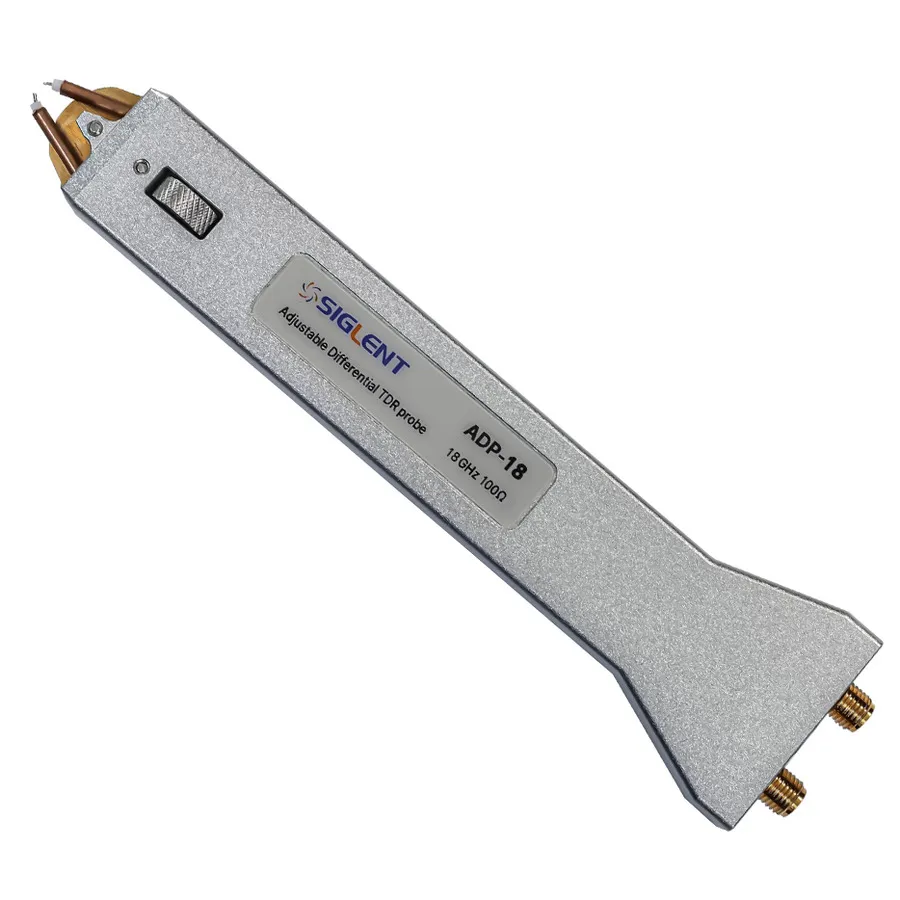

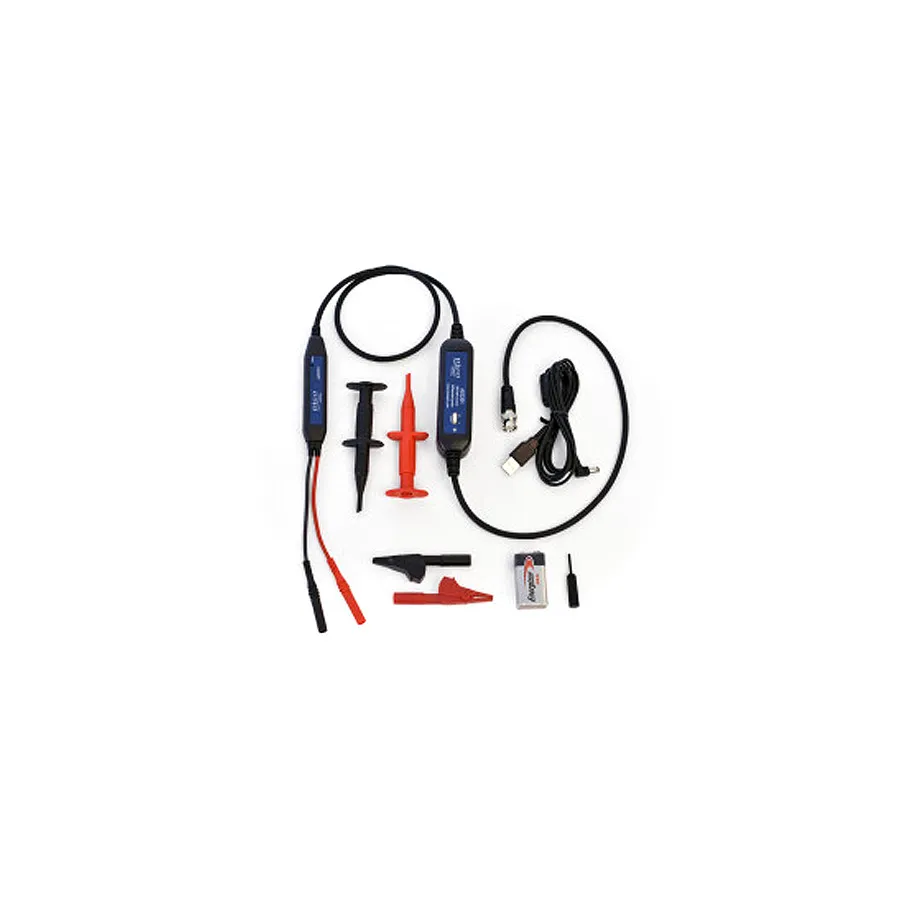

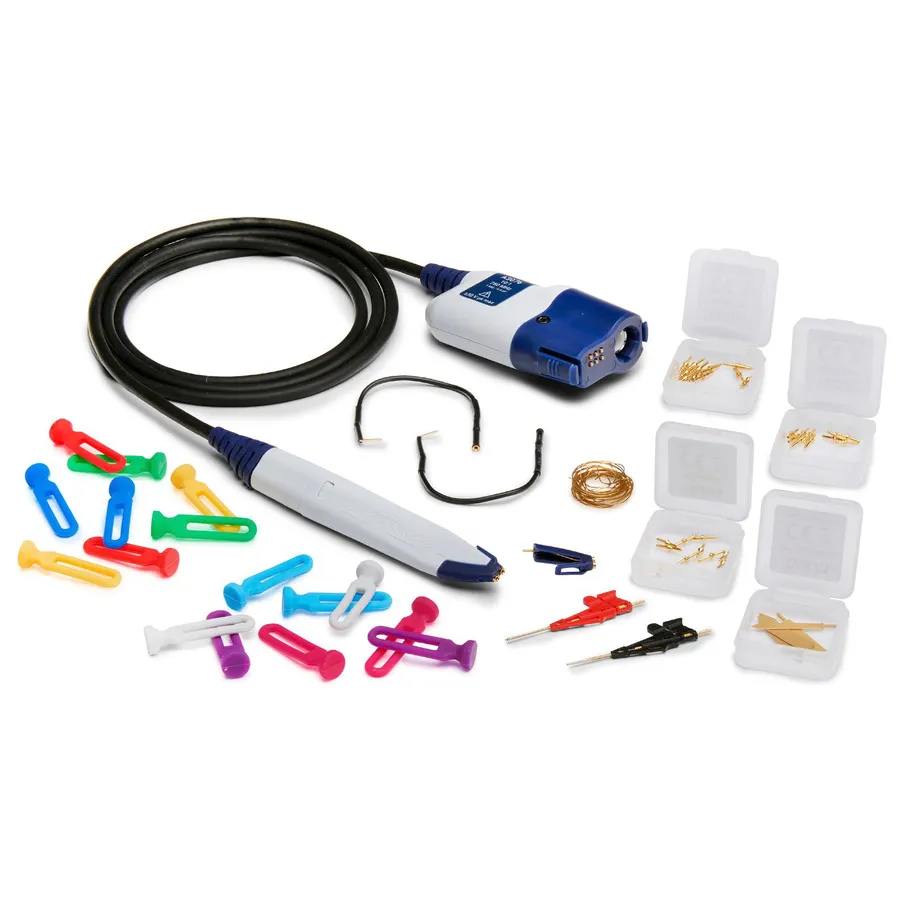

Společnost Hioki nabízí širokopásmové diferenční sondy vhodné pro aplikace v oblasti výkonové elektroniky a střídačů. Společnost Pico Technology poskytuje aktivní sondy s vysokou impedancí a aktivní diferenční sondy kompatibilní s řadou přístrojů PicoScope. Řada ADP společnosti Siglent se vyznačuje nastavitelnými poměry útlumu pro flexibilní pokrytí rozsahu napětí v laboratorním i terénním prostředí.
